Ailettes de ventilateur série CS avec douille insérable

Pour la production et réparation de moteurs électriques, nous proposons une gamme complète d’ailettes de ventilateur synthétique et en aluminium. Les dimensions standard sont disponibles de stock pour livraison immédiate.

Les ailettes de ventilateur du type CS pour moteurs électriques de la gamme IEC 71 à IEC 180 sont livrées avec un grand alésage fixe, qui permet d’y loger une douille avec un alésage correspondant à l’axe du moteur. Les alésages des douilles peuvent être facilement retouchés sur un tour, ceci pour être adapté pour tous diamètres spéciaux. Ces douilles sont livrables avec différents alésages. Pour chaque type de ventilateur, existent 3 à 6 douilles, dont 2 à 5 avec un alésage standard avec 2 rainures de clavettes, ainsi qu’une du type 0 avec un petit alésage, usinable pour les arbres de petite dimension. Dans ce dernier cas, la rainure de clavettes est à usiner après le tournage.

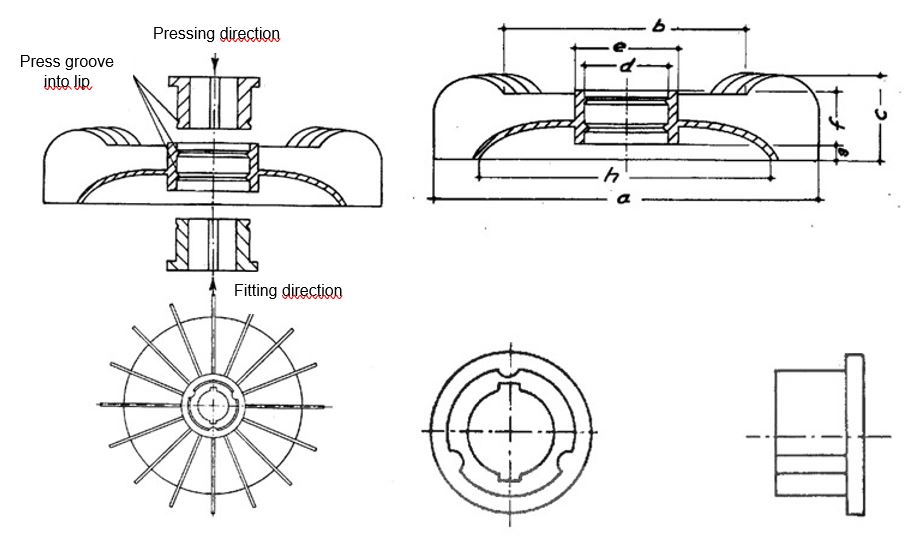

Afin de prévenir des détériorations dues à la dilatation, la douille et le ventilateur sont fabriqués dans la même matière. Les trois lèvres situées dans l’alésage fixe du ventilateur permettent de monter la douille sous presse, dans les deux sens. Une fois assemblé, la lèvre du ventilateur se verrouille dans la rainure de la douille.

Si nécessaire, la douille peut être montée et goupillée préalablement sur l’axe du moteur, avec le montage du ventilateur par la suite. Ce procédé est très avantageux en cas de bouts d’arbres courts. Pour garantir une utilisation aussi universelle que possible, la forme du ventilateur est très peu courbe. Cela permet d’étendre leurs utilisations à une gamme de moteurs plus large. La matière des ailes reste toujours assez molle pour permettre un éventuel découpage. Une douille peut toujours être utilisée pour deux tailles de ventilateurs.
