Types K et E avec isolation céramique KD500

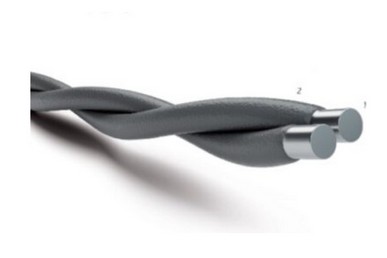

Ces câbles thermiques et de compensation sont fabriqués à partir de deux fils revêtus de céramique. Leurs caractéristiques principales sont les suivantes:
- Résistance aux températures extrêmement élevées
- Des tailles miniaturisées
- Poids fortement réduit
Propriétés
Thermique :
Température continue de -90°C à +500°C, 800°C pendant au moins 240h, Température de pointe 1000°C
Migration du nickel :
A partir de températures de >315°C, les câbles peuvent être soumis à une migration du nickel après une utilisation prolongée et ainsi subir une augmentation de la résistance maximale.
Chimique :
Excellente résistance dans un environnement chimique (solvants standard et organiques). Mauvaise résistance à l’humidité.
Électrique :
Tension d’essai (1 min) 150V AC / 212V DC
Résistance aux radiations :
Peut être exposé de manière prolongée à des neutrons ou des rayons gamma sans que la résistance mécanique de l’isolation ne soit modifiée.
Résistance à la flamme :
Totalement ininflammable. À partir de >1000°C, les fils peuvent fondre mais ne pas brûler.
Couleur :
Gris
Dégazage :
Faible
Absence d’halogène :
Oui
Composition
| Type | Nombre x diamètre du conducteur | AWG | Diamètre nominal | Poids g/km |
Langueur m/kg |
| Type K | 2 x 0,20 mm | 2 x AWG 32 | 0,44 mm | 286 | 3500 |
| Type K | 2 x 0,32 mm | 2 x AWG28 | 0,68 mm | 637 | 1570 |
| Type K | 2 x 0,50 mm | 2 x AWG 24 | 1,04 mm | 1754 | 570 |
| Type E | 2 x 0,20 mm | 2 x AWG 32 | 0,44 mm | 286 | 3500 |
| Type E | 2 x 0,30 mm | 2 x AWG 28 | 0,68 mm | 637 | 1570 |
Autres types disponibles sur demande.
EMK type K
| Température | CEM | Tolérance | |
| Classe 1 (KX1) | Classe 2 (KX2) | ||
| 0°C | 0 µV | ±60 µV | ±100 µV |
| 100°C | 4,095 µV | ±60 µV | ±100 µV |
| 200°C | 8,137 µV | ±60 µV | ±100 µV |
| 400°C | 16,395 µV | ±60 µV | ±100 µV |
EMK type E
| Température | CEM | Tolérance | |
| Classe 1 (KX1) | Classe 2 (KX2) | ||
| 0°C | 0 µV | ±120 µV | ±200 µV |
| 100°C | 6,319 µV | ±120 µV | ±200 µV |
| 200°C | 13,421 µV | ±120 µV | ±200 µV |
| 400°C | 28,946 µV | ±120 µV | ±200 µV |
Instructions de traitement
La céramique est très différente des isolants traditionnels en fil métallique. Elle est très dure et sensible à l’humidité. Elle nécessite donc un soin particulier lors de son traitement :
- Les fils doivent impérativement être stockés et traités dans un environnement sec.
- Les fils ne doivent pas être soumis à des coups ou à des chocs.
- Les fils ne doivent en aucun cas être pliés. Contrôle visuel : un rayon de courbure trop étroit ou un pliage du fil se reconnaît généralement à des fissures dans l’isolation céramique, qui se traduisent par un blanchiment de la surface.
Dénudage
Le revêtement céramique du KD500 est très fin et adhère au conducteur. Les outils de dénudage traditionnels ne peuvent donc pas être utilisés. Le dénudage peut être effectué avec du papier abrasif fin.
