Films isolants électriques PEEK

Films isolants électriques PEEK

€0,00

Ces films sont non renforcés et semi-cristallins en polymère PEEK™-Polyetheretherketone. Ils offrent aux ingénieurs une solution matérielle pour les applications à hautes performances. Ils présentent une combinaison unique de propriétés telles que la résistance aux températures élevées, la légèreté, la résistance mécanique, la durabilité, une excellente résistance aux radiations, à l’hydrolyse et aux produits chimiques, l’isolation électrique, la résistance à l’abrasion et à l’usure, d’excellentes propriétés de barrière avec une grande pureté, un faible niveau d’inflammabilité sans utilisation de retardateurs de flamme, une faible toxicité des produits de combustion et une faible absorption d’humidité. Les films intrinsèquement ignifuges sont faciles à mettre en œuvre.

Art.-Nr.

Exemples d’applications :



Industrie Aéronautique et aérospatiale
Isolation électrique Capteurs de pression
Rubans adhésifs Membranes de haut-parleurs et bobines acoustiques
Substrats de circuits imprimés Condensateurs
Étiquettes haute température Structures composites
Rondelles d’étanchéité dans les moteurs à grande vitesse Convient pour une utilisation avec des métaux d’apport sans plomb
Rondelles d’étanchéité dans les charnières de téléphone portable
Éléments chauffants flexibles



Épaisseurs et largeurs standard :



La largeur standard du film est de 610 mm – largeurs jusqu’à 1500 mm sur demande. Épaisseurs standard (en µm) – 12, 18, 25, 38, 50, 63, 75, 100, 125, 150, 200. Autres épaisseurs 250, 300 ,500, 750 µm sur demande. La tolérance d’épaisseur est de +/- 7%.



Quantité minimale de commande 10kg 25 µm 50 µm 75 µm 100 µm 150 µm 200 µm 300 µm 500 µm
Surface [m2] environ 300 environ 160 environ 100 environ 80 environ 50 environ 40 env.26 environ 15

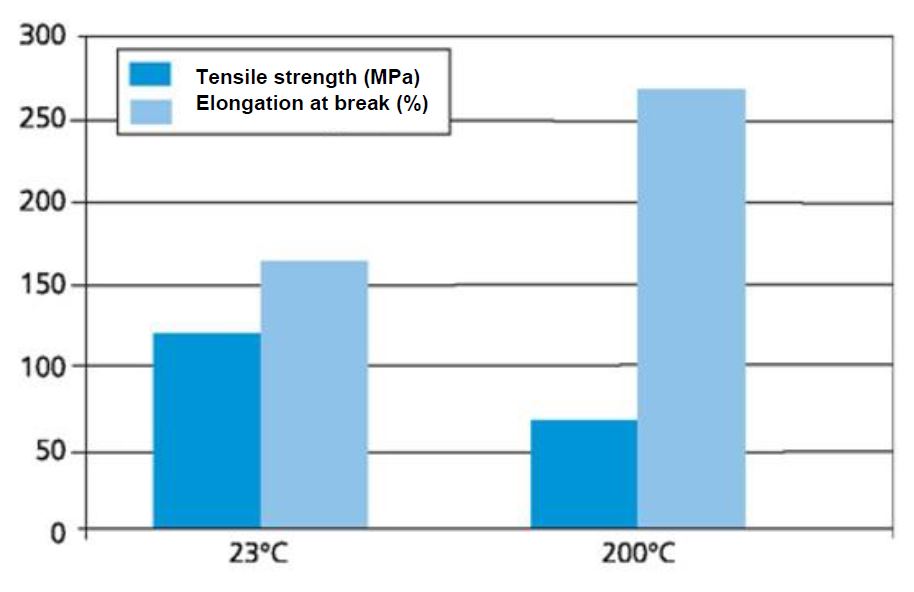

Figure 1 :

Propriétés physiques à 23 °C et 200 °C pour le film, 50 µm (ISO 527)



Propriétés mécaniques pour différentes épaisseurs de film :

ISO 527 à 23 °C
25 µm 50 µm 125 µm 250 µm
Résistance à la traction MPa 130 120 110 100
Module d’élasticité GPa 3.0 2.8 2.4 2.2
Allongement à la rupture % >150 >150 >150 >150

Propriétés électriques pour différentes épaisseurs de film :

ATSM D149, 23°C, électrode 1/4
25 µm 50 µm 125 µm 250 µm
Résistance diélectrique kV/mm 270 190 120 70
Tension de claquage kV 6.75 9.5 15 17.5



MÉTHODE DE TEST CONDITIONS DE TEST UNITÉ 50 µm
PROPRIÉTÉ
Module d’élasticité ISO 527 23 ºC GPa 2,8
Résistance à la traction (à la rupture) ISO 527 23 ºC M Pa 120
Allongement à la rupture ISO 527 23 ºC % >150
Résistance à la perforation Def Stan 81-75 23 ºC kJ/m2 26
Résistance à la déchirure ISO 6383-1 23 ºC N/m m 6,7
Retrait TM-VX-84 200 ºC % <2
Densité ISO 1183 23 ºC kg/dm3 1,30
Absorption d’eau (50 % d’humidité relative) ISO 62 23 ºC, 24h % 0,04
Coefficient de dilatation thermique linéaire ASTM D696 MD, en dessous de Tg ppm 47
Rigidité diélectrique ASTM D149 23 ºC, électrode de 1/4 kV/mm 190
Résistance de contact ASTM D257 100 V, 23 ºC Ohm cm 4 x 1016
Constante diélectrique ASTM D150 23 ºC, 10 MHz – 3,5
Facteur de perte tan δ ASTM D150 23 ºC, 10 MHz – 0,002
