Informations techniques
Détails





Fils HF en cuivre émaillé (sans ou avec isolation supplémentaire)
Détails





Fils HF ronds
Détails





Tresses à sertir HF
Détails





Diamètre des fils de cuivre isolés par vernis selon IEC 60317-0-1
Détails



Art.-Nr.

Informations techniques



Les torons HF sont fabriqués à partir de plusieurs fils de cuivre émaillés individuels torsadés selon
DIN 46447. Pour les câbles de plus grande taille, différents faisceaux de fils sont réunis entre eux
. Pour ce type de torons/câbles, la position exacte des fils individuels n’est pas définie.
Pour être pleinement efficace, aucun des fils fins ne doit être interrompu. Tous les fils
doivent être dénudés à leurs extrémités et connectés aux circuits. De cette manière
, tous les conducteurs individuels sont connectés en parallèle. La qualité supérieure dans la plage des hautes fréquences est due à
l’augmentation de la section transversale effectivement impliquée dans le flux de courant, qui est limitée dans le cas du fil plein
par les effets suivants : Effet de peau
Déplacement des porteurs de charge en raison du champ magnétique du conducteur unique. A haute fréquence, la majeure partie du courant circule le long ou près de la surface du conducteur en raison de cet effet. La résistance à la perte peut être réduite en augmentant la conductivité, en particulier à la surface, ou en connectant en parallèle de nombreux conducteurs individuels minces (torons). Effet de proximité
Déplacement des porteurs de charge d’un côté du conducteur par le champ magnétique d’une bobine fabriquée à partir de celui-ci, ou courants alternatifs de part et d’autre du conducteur par un champ magnétique externe variant dans le temps. Sens de la torsion

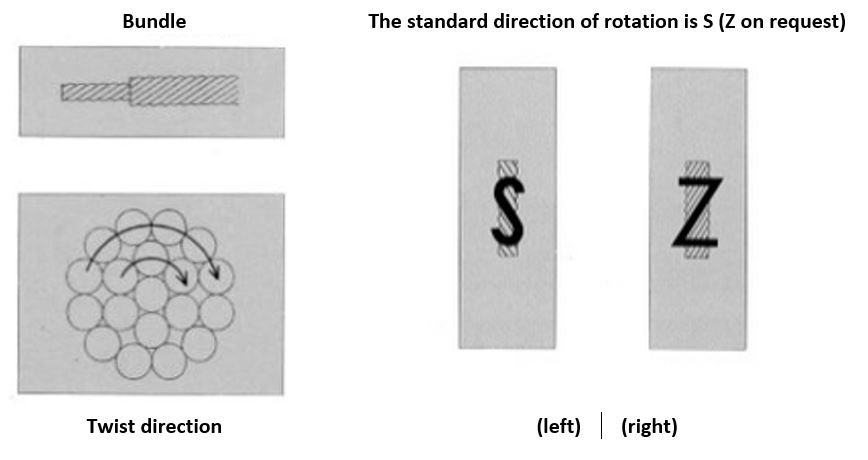

Pour le câblage des torons haute fréquence, il existe également un paramètre supplémentaire, le sens de la torsion. Il décrit la direction dans laquelle le toron est vrillé/torsadé. En principe, on distingue les sens de câblage S et Z. Le sens de câblage S est le sens de câblage le plus courant.



Calcul du diamètre extérieur nominal des torons

Le diamètre extérieur nominal fabriqué à partir de fils de cuivre émaillés individuels avec un revêtement textile est déterminé approximativement par la formule suivante.

où : D = diamètre nominal du conducteur isolé (en mm) k = facteur de compression n = nombre de fils de cuivre émaillés individuels d = diamètre nominal d’un fil de cuivre émaillé individuel

Nombre de fils de cuivre émaillés individuels Facteur de compression
de 3 à 6 1,25
7 1,15
de 8 à 12 1,25
16 1,26
20 1,27
de 25 à 400 1,28

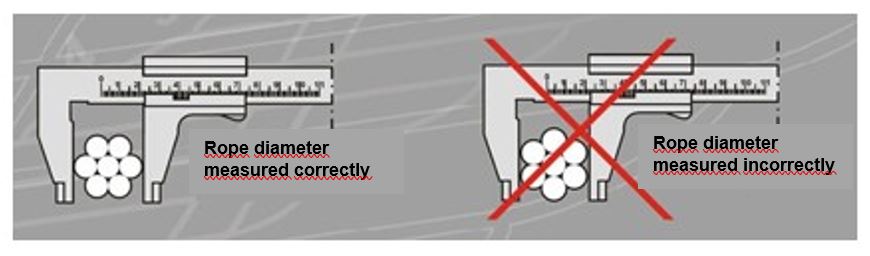

Mesure du diamètre du toron Le diamètre du toron est le diamètre du cercle tracé autour de la section du câble.

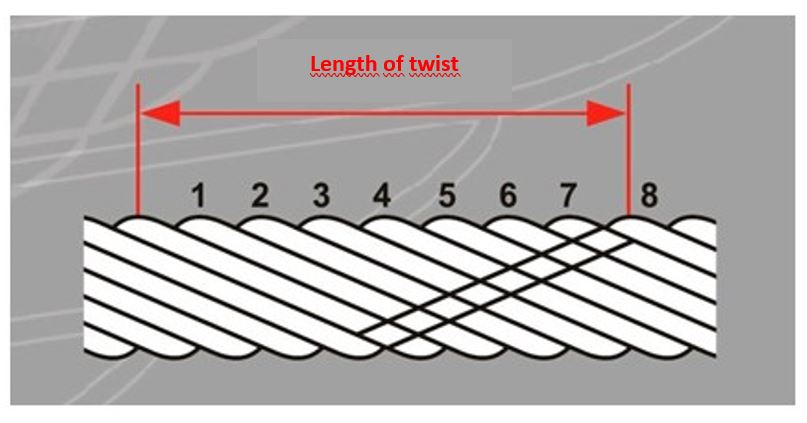

Pas de câblage
Le pas de câblage d’une couche de torons donnée dans un câble métallique est le pas des torons de cette couche disposés en hélice. Pas court : grande flexibilité, bonne tenue des brins individuels, meilleure rondeur du toron. Pas long : plus rigide, moins bonne tenue des brins individuels, meilleur facteur de remplissage. La longueur de pas peut être réglée entre 1 mm et 500 mm. Tolérances possibles ± 10% et ± 20% (standard). Sans indication de votre part, les spécialistes de l’usine déterminent la longueur de pas.





Fils HF en cuivre émaillé (sans et avec isolation supplémentaire)



Directeur
Fils de cuivre nus Fils de cuivre émaillés
Sections de cuivre jusqu’à 2000 mm². jusqu’à 2000 mm
Diamètre d’un fil simple 0,032 à 4,00 mm = AWG 41 à AWG 6 0,032 à 4,00 mm = AWG 42 à AWG 6
Nombre de fils D’un minimum de 9 x 0,023 mm ( 0,24 mm de diamètre) à plusieurs dizaines de milliers
MW 79 -155°C IEC 60317-20
MW 82 -180°C IEC 60317-51
MW 77 – 180°C IEC 60317-23
MW 30 -180°C IEC60317- 8
MW 35 – 220°C IEC 60317-13
MW 16 – 220°C IEC 60317-7
autres sur demande
Dimensions du câble min. à max. De 2,20 x 1,50 mm à 40,00 x 25,00 mm
Isolation supplémentaire Ruban : papier kraft ou crêpe, Nomex®, polyester, fibre de verre tressée, fibre de verre/ mica ou autres rubans sur demande jusqu’à 20 mm d’épaisseur
Tressage : 1 ou 2 couches de coton, nylon, polyester, soie artificielle ou Nomex®

Tressage : coton, nylon, polyester ou Nomex®.
Autres : sur demande



Banderolage
Type Classe de chaleur Épaisseur Désignation
Papier couché
Papier kraft 105°C 50 à 125 μm K 50 – K 60 – K 80 – K 100 – K 125
Papier kraft traité thermiquement ou papier kraft Insuldur 120°C 50 à 10 μm KI 50V – KI 80V – KI 100V
Papier kraft à résistance mécanique accrue 105 °C 50 et 75 μm M 50 – M 75
Papier kraft enduit d’époxy sur les deux faces, sous forme de taux 120 °C 90 μm KDD 9 0
Papier crêpe kraft finement crêpé
recouvert sur les deux faces d’époxy sous forme de taux 105 °C 65 μm CDE 50
revêtu d’époxy sur une face sous forme de taux 120 °C 50 et 80 μm KCI 12dn – KCI 22dn
Papier crêpé
Papier crêpé 80 μm 50 % crêpé 105 °C 315 μm KC 105
Papier crêpé 120 μm 90 % crêpé fin 105 °C 370 μm KC 80
Papier crêpé75 μm 100 % crêpé 120 °C 500 μm KCI 100V
Papier aramide
Papier aramide 180 °C 50 μm Nomex® 410-50
papier aramide enduit d’époxy sur une face 180 °C 90 μm Nomex® 410-80E
Polyester
Film PET 130 °C 8 à 50μm FP 08 – FP 12 – FP 19 – FP 23 – FP 36 – FP 50
Ruban polyester semi-conducteur 155 °C 180μm PSC 180
Papier mica
Papier mica sur film polyester 155 °C 80 à 90 μm MFPE 80 – MFPE 90
Papier mica sur film polyester enduit d’époxy sur une face 155 °C 80 à 90μm MFPE 80 – MFPE 90
Papier mica sur tissu de verre 155 °C 130μm MVT 130
Film polyimide
Film polyimide 155 °C 25, 40μm Kapton® 100HN
Film polyimide 220 °C 25, 40μm Apical® (en anglais)
Bande de tissu de verre 220 °C 100 à 200μm VT 100 – VT 130 – VT 200
Bande de coton 90 °C 180 et 300μ m JAC 2380/0.18 – JAC 2380/0.30
Filage ou tressage avec du fil de coton 90 °C 60 et 120 nm Coton 60 nm Coton 120 nm





Fils HF ronds

Dimensions :

Sections jusqu’à 2’000 mm2 Diamètre max. 65 mm Diamètre max. des fils individuels de 0,032 mm à 4,00 mm





Tresses à sertir HF

Il est parfois nécessaire, pour des raisons d’encombrement, de profiler les torons afin d’obtenir un profil rectangulaire ou carré au lieu d’un profil rond. Dans ce cas, il faut tenir compte des éléments suivants :



1 < Large <3 Section efficace du cuivre < 3
Hauteur Section théorique du cuivre



Veuillez toujours indiquer la dimension (largeur ou hauteur) qui doit absolument être respectée (avant une éventuelle isolation supplémentaire).



Dimensions : Sections jusqu’à 470 mm2 Profilé maxi : 40 x 25 mm maxi







Diamètre des fils de cuivre émaillés selon IEC 60317-0-1



Diamètre nominal Section nominale du cuivre AWG Grade 1 Grade 2
Diamètre Diamètre
minimum maximum minimal maximum
[mm] [mm2] [Circ. Mils] [mm2] [inch] [mm2] [inch] [mm2] [inch] [mm2] [inch]
0,063 0,0031 6,1521 42 0,066 0.0260 0,076 .00299 0,073 .00287 0,083 0.00327
0,067 0,0035 6.9581 0,071 .00280 0,080 .00315 0,076 .00299 0,088 .00346
0,071 0,0040 7.8137 41 0,075 .00295 0,084 .00331 0,080 .00315 0,091 .00358
0,075 0,0044 8.7189 0,079 .00311 0,089 .00350 0,086 .00339 0,095 .00374
0,080 0,0050 9.9202 40 0,084 .00331 0,094 .00370 0,091 .00358 0,101 .00398
0,085 0,0057 11.1989 0,090 .00354 0,100 .00394 0,097 .00382 0,107 .00421
0,090 0,0064 12.5552 39 0,095 .00374 0,105 .00413 0,102 .00402 0,113 .00445
0,095 0,0071 13.9890 0,100 .00394 0,111 .00437 0,108 .00425 0,119 .00469
0,100 0,0079 15.5003 38 0,105 .00413 0,117 .00461 0,113 .00445 0,125 .00492
0,106 0,0088 17.4161 0,112 .00441 0,123 .00484 0,120 .00472 0,132 .00520
0,112 0,0099 19.4435 37 0,118 .00465 0,130 .00512 0,126 .00496 0,139 .00547
0,118 0,0109 21.5826 0,125 .00492 0,136 .00535 0,134 .00528 0,145 .00571
0,125 0,0123 24.2192 36 0,132 .00520 0,144 .00567 0,141 .00555 0,154 .00606
0,132 0,0137 27.0077 0,140 .00551 0,152 .00598 0,150 .00591 0,162 .00638
0,140 0,0154 30.3805 35 0,148 .00583 0,160 .00630 0,158 .00622 0,171 .00673
0,150 0,0177 34.8756 0,159 .00626 0,171 .00673 0,170 .00669 0,182 .00717
0,160 0,0201 39.6807 34 0,169 .00665 0,182 .00717 0,180 .00709 0,194 .00764
0,170 0,0227 44.7958 0,180 .00709 0,194 .00764 0,192 .00756 0,205 .00807
0,180 0,0254 50.2208 33 0,190 .00748 0,204 .00803 0,202 .00795 0,217 .00854
0,190 0,0284 55.9559 0,201 .00791 0,216 .00850 0,214 .00843 0,228 .00898
0,200 0,0314 62.0010 32 0,211 .00831 0,226 .00890 0,224 .00882 0,239 .00941
0,212 0,0353 69.6644 0,224 .00882 0,240 .00945 0,238 .00937 0,254 .01000
0,224 0,0394 77.7741 31 0,236 .00929 0,252 .00992 0,250 .00984 0,266 .01047
0,236 0,0437 86.3302 0,249 .00980 0,267 .01051 0,264 .01039 0,283 .01114
0,250 0,0491 96.8766 30 0,263 .01035 0,281 .01106 0,278 .01094 0,297 .01169
0,265 0,0552 108.8506 0,279 .01098 0,297 .01169 0,294 .01157 0,314 .01236
0,280 0,0616 121.5220 29 0,294 .01157 0,312 .01228 0,309 .01217 0,329 .01295
0,300 0,0707 139.5023 0,315 .01240 0,334 .01315 0,331 .01303 0,352 .01386
0,315 0,0779 153.8013 28 0,330 .01299 0,349 .01374 0,346 .01362 0,367 .01445
0,335 0,0881 173.9517 0,351 .01382 0,372 .01465 0,369 .01453 0,391 .01539
0,355 0,0990 195.3420 27 0,371 .01461 0,392 .01543 0,389 .01531 0,411 .01618
0,375 0,1104 217.9724 0,391 .01539 0,414 .01630 0,410 .01614 0,434 .01709
0,400 0,1257 248.0042 26 0,416 .01638 0,439 .01728 0,435 .01713 0,459 .01807
0,425 0,1419 279.9734 0,442 .01740 0,466 .01835 0,462 .01819 0,488 .01921
0,450 0,1590 313.8803 25 0,467 .01839 0,491 .01933 0,487 .01917 0,513 .02020
0,475 0,1772 349.7246 0,494 .01945 0,519 .02043 0,515 .02028 0,541 .02130
0,500 0,1963 387.5065 24 0,519 .02043 0,544 .02142 0,540 .02126 0,566 .02228
