Fils triplement isolés avec PFA Teflon®, classe H

0,00

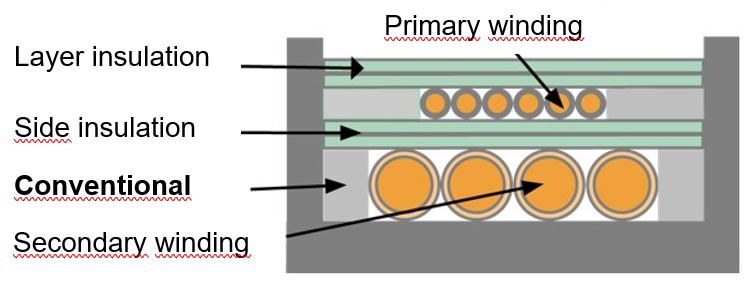

Ces fils sont également très appropriés pour une utilisation dans des appareils électriques médicaux, car la tension de claquage de l’isolation est supérieure à 4250 volts, ce qui est exigé par UL pour la protection des personnes.





Art.-Nr.

Ces fils sont également très appropriés pour une utilisation dans des appareils électriques médicaux, car la tension de claquage de l’isolation est supérieure à 4250 volts, ce qui est exigé par UL pour la protection des personnes.



Matériau du conducteur : cuivre étamé
Isolation : Téflon® (PFA)

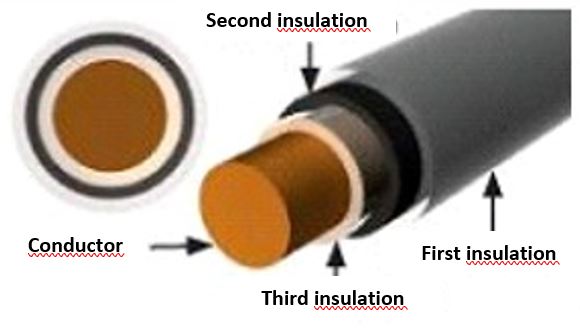

Nombre de couches : 3
couleur standard :
Classe de température : H (180° C, pointe 260 °C )
Résistance à la traction : 24,8 N/mm2 (3600 psi)
Inflammabilité : V-0
Conformité aux normes : UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.2), Annexe U. UL 2601

IEC 61558-2-16, 60601-1 (Ed. 3) 61010-1 (Ed. 3), Reconnaissance VDE No. 6715 : Classe F

la soudabilité : convient pour le soudage par refusion en raison de la résistance à la température



Épaisseur d’isolation /couche : 0,038 mm (0.0015″) 0,51 mm (0.002″) 0,76 mm (0.003″)
Tension de fonctionnement : 1000 V 1000 V 1000 V
Tension de claquage : env. 8000 V env. 10000 V env. 13000 V
Tolérances dimensionnelles :
AWG 18 – 24 + 0,025/ – 0,025 mm 18 – 24 + 0,025/ – 0,025 mm 18 – 24 + 0,025 / – 0,025 mm
AWG 25 – 40 + 0,025/ – 0,025 mm 25 – 40 + 0,025 / – 0,025 mm 25 -32 + 0,025 / – 0,025 mm
Dimensions : Certaines dimensions AWG sont également disponibles en toron. – Demandez-nous !
AWG Type Ø du conducteur Ø extérieur Poids* de l’appareil Type Ø du conducteur Ø extérieur Poids* de l’appareil Type Ø du conducteur Ø extérieur Poids* de l’appareil
[mm] [mm] [kg/km] [mm] [mm] [kg/km] [mm] [mm] [kg/km]
10 T10A01PXXX-3 2,588 3,045 51,25
11 T11A01PXXX-3 2.304 2,761 41,08
12 T12A01PXXX-3 2,052 2,510 33,09
13 T13A01PXXX-3 1,829 2,286 26,64
14 T14A01PXXX-3 1,628 2,085 21,40
15 T15A01PXXX-3 1,450 1,908 17,35
16 T16A01PXXX-1.5 1,290 1,519 12,74 T16A01PXXX-3 1.290 1,748 14,02
17 T17A01PXXX-1.5 1,151 1,379 10,24 T17A01PXXX-3 1,151 1,608 11,44
18 T18A01PXXX-1.5 1,024 1,252 8,02 T18A01PXXX-2 1,024 1,328 8,56 T18A01PXXX-3 1,024 1,481 9,31
19 T19A01PXXX-1.5 0,912 1,140 6,62 T19A01PXXX-2 0,912 1,217 6,92 T19A01PXXX-3 0,912 1,369 7,61
20 T20A01PXXX-1.5 0,813 1,041 5,16 T20A01PXXX-2 0,813 1,118 5,61 T20A01PXXX-3 0,813 1,270 6,25
21 T21A01PXXX-1.5 0,724 0,953 4,16 T21A01PXXX-2 0,724 1,029 4,58 T21A01PXXX-3 0,724 1,181 5,16
22 T22A01PXXX-1.5 0,643 0,871 3,34 T22A01PXXX-2 0,643 0,947 3,72 T22A01PXXX-3 0,643 1,100 4,27
23 T23A01PXXX-1.5 0,574 0,803 2,72 T23A01PXXX-2 0,574 0,879 3,10 T23A01PXXX-3 0,574 1,031 3,57
24 T24A01PXXX-1.5 0,511 0,739 2,20 T24A01PXXX-2 0,511 0,815 2,51 T24A01PXXX-3 0,511 0,968 2,99
25 T25A01PXXX-1.5 0,455 0,683 1,79 T25A01PXXX-2 0,455 0,759 2,08 T25A01PXXX-3 0,455 0,912 2,53
26 T26A01PXXX-1.5 0,404 0,632 1,46 T26A01PXXX-2 0,404 0,709 1,73 T26A01PXXX-3 0,404 0,861 2,14
27 T27A01PXXX-1.5 0,361 0,589 1,19 T27A01PXXX-2 0,361 0,665 1,44 T27A01PXXX-3 0,361 0,818 1,85
28 T28A01PXXX-1.5 0,320 0,549 0,98 T28A01PXXX-2 0,320 0,625 1,22 T28A01PXXX-3 0,320 0,777 1,58
29 T29A01PXXX-1.5 0,287 0,516 0,82 T29A01PXXX-2 0,287 0,592 1,04 T29A01PXXX-3 0,287 0,744 1,40
30 T30A01PXXX-1.5 0,254 0,483 0,67 T30A01PXXX-2 0,254 0,559 0,88 T30A01PXXX-3 0,254 0,711 1,22
31 T31A01PXXX-1.5 0,226 0,455 0,57 T31A01PXXX-2 0,226 0,531 0,76
32 T32A01PXXX-1.5 0,203 0,432 0,48 T32A01PXXX-2 0,203 0,508 0,67
33 T33A01PXXX-1.5 0,180 0,409 0,41
34 T34A01PXXX-1.5 0,160 0,389 0,34
35 T35A01PXXX-1.5 0,142 0,371 0,30
36 T36A01PXXX-1.5 0,127 0,356 0,25
37 T37A01PXXX-1.5 0,114 0,343 0,24
38 T38A01PXXX-1.5 0,102 0,330 0,21
39 T39A01PXXX-1.5 0,089 0,318 0,18
40 T40A01PXXX-1.5 0,079 0,307 0,16



Fils et torons doublement isolés avec FEP Teflon®, classe F® (® marque déposée de DuPont)



Pour les applications où l’espace pour les enroulements est limité et où une rigidité diélectrique légèrement inférieure est suffisante.



Matériau du conducteur : cuivre étamé
Isolation : Téflon® (FEP)
Nombre de couches : 2
couleur standard :
Classe de température : F (155° C)
Résistance à la traction : 20,7 N/mm2 (3000 psi)
Conformité : UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.2), Annexe U, IEC 61010-1 (Ed.3), Reconnaissance VDE No. 6715 : Classe F
la soudabilité : convient pour le soudage par refusion en raison de la résistance à la température

Épaisseur d’isolation /couche : 0,051 mm (0.002″) Épaisseur d’isolation /couche : 0,076 mm (0.003″)
Tension de fonctionnement : 600 V Tension de fonctionnement : 600 V
Tension de claquage : environ 6000 V Tension de claquage : env. 9000 V
l’inflammabilité : Inflammabilité :
Tolérances sur les dimensions : Tolérances dimensionnelles :
AWG AWG
AWG 18 – 24 + 0,038/ – 0,038 mm AWG 10 -24 + 0,038/ – 0,038 mm
AWG 25 – 40 + 0,025/ – 0,025 mm AWG 25 -36 + 0,025 / – 0,025 mm
Dimensions : Dimensions :
AWG Type Ø du conducteur

[mm]

Ø extérieur

[mm]

Poids* de l’appareil

[kg/km]

AWG Type Ø du conducteur

[mm]

Ø extérieur

[mm]

Poids* de l’appareil

[kg/km]

10 10 D10A37FXX-3 2,718 3,023 45,6
12 12 D12A01FXX-3 2,052 2,357 31,l8
12 12 D12A19FXX-3 1,628 2,494 30,4
14 14 D14A01FXX-3 1,628 1,933 20,3
14 14 D14A19FXX-3 1,725 2,029 19,5
16 16 D16A01FXX-3 1,290 1,595 13,1
16 16 D16A19FXX-3 1,369 1,674 12,8
18 D18A01FXX-2 1,024 1,227 8,11 18 D18A01FXX-3 1,024 1,328 8,55
18 D18A19FXX-2 1,209 1,412 9,66 18 D18A19FXX-3 1,209 1,514 10,2
20 D20A01FXX-2 0,813 1,016 5,24 20 D20A01FXX-3 0,813 1,118 5,6
20 D20A19FXX-2 0,978 1,181 6,34 20 D20A19FXX-3 0,813 1,283 6,7
22 D22A01FXX-2 0,643 0,846 3,41 22 D22A01FXX-3 0,978 0,947 3,7
22 D22A19FXX-2 0,749 0,953 4,06 22 D22A19FXX-3 0,643 1,054 4,4
24 D24A01FXX-2 0,511 0,714 2,25 24 D24A01FXX-3 0,749 0,815 2,5
24 D24A19FXX-2 0,615 0,818 2,69 24 D24A19FXX-3 0,511 0,919 3,0
25 D25A01FXX-2 0,455 0,658 1,55 25 —-
26 D26A01FXX-2 0,403 0,607 1,23 26 D26A01FXX-3 0,404 0,709 1,7
26 26 D26A19FXX-3 0,483 0,787 2,0
27 D27A01FXX-2 0,361 0,665 1,23 27 —-
28 D28A01FXX-2 0,320 0,625 1,01 28 D28A01FXX-3 0,320 0,625 1,2
28 28 D28A19FXX-3 0,386 0,691 1,4
29 D29A01FXX-2 0,287 0,592 0,85 29
30 D30A01FXX-2 0,254 0,559 0,70 30 D30A01FXX-3 0,254 0,559 0,88
31 D31A01FXX-2 0,226 0,531 0,58 31
32 D32A01FXX-2 0,203 0,508 0,51 32 D32A01FXX-3 0,203 0,508 0,67
33 D33A01FXX-2 0,180 0,485 0,43 33 —-
34 D34A01FXX-2 0,160 0,465 0,36 34 —-
35 D35A01FXX-2 0,142 0,447 0,31 35 —-
36 D36A01FXX-2 0,127 0,432 0,27 36 —-
37 D37A01FXX-2 0,114 0,419 0,24 37
38 D38A01FXX-2 0,102 0,406 0,21 38
39 39
40 40
