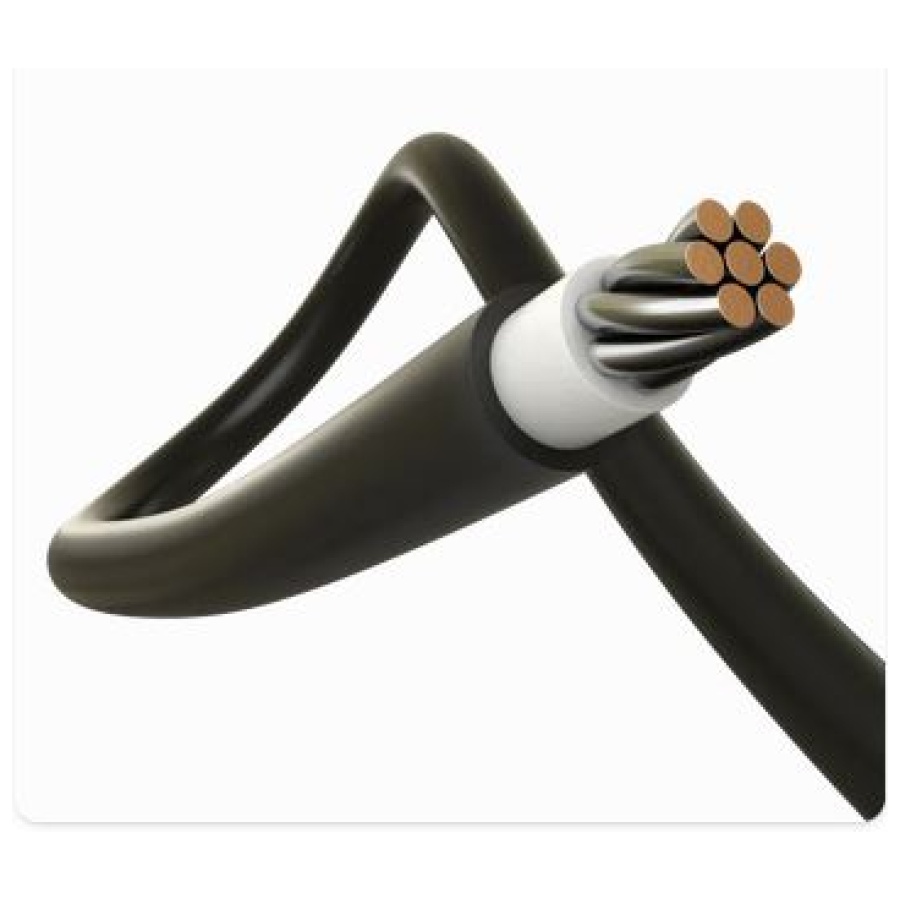

Drähte, doppelt isoliert mit PFA Teflon®, Klasse H

Drähte, doppelt isoliert mit PFA Teflon®, Klasse H

€0,00



Drähte, mehrfach isoliert mit Fluorkunststoffen, erlauben wegen ihrer Spannungsfestigkeit den Bau von kompakten Transformatoren ohne Zwischenisolation zwischen Primär- und Sekundärwicklung.  Dies bewirkt eine bessere magnetische Kopplung zwischen den Wicklungen, was geringere Streuinduktivitäten ergibt.









Art.-Nr.



Für Anwendungen mit knappem Raum für Wicklungen, wo die etwas geringere Durchschlagsfestigkeit ausreichend ist.



Leitermaterial: verzinntes Kupfer
Isolation: Teflon® (PFA)
Anzahl Lagen: 3
Standardfarbe: —
Temperaturklasse: H (180° C, Spitze 260 °C )
Zugfestigkeit: 24,8 N/mm2    (3600 psi)
Entflammbarkeit: V-0
Konformität: UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.2), Annex U. UL 2601

IEC 61558-2-16, 60601-1 (Ed. 3) 61010-1 (Ed. 3), VDE-Anerkennung Nr. 6715: Klasse F
Lötbarkeit: geeignet für Reflowlöten wegen Temperaturfestigkeit



Isolationsdicke /Lage: 0,038 mm (0.0015“) 0,51 mm (0.002“) 0,76 mm (0.003“)
Betriebsspannung: 1000 1000 V 1000 V
Durchschlagsspannung: ca. 8000 V ca. 10000 V ca. 13000 V
Masstoleranzen:
AWG 18 – 24 + 0,025/ – 0,025 mm 18 – 24 + 0,025/ – 0,025 m 18 – 24 + 0,025 / – 0,025 mm
AWG 25 – 40 + 0,025/ – 0,025 mm 25 – 40 + 0,025 / – 0,025 m 25 -32 + 0,025 / – 0,025 mm
Abmessungen:
AWG Typ Leiter-Ø Aussen-Ø Gewicht* Typ Leiter-Ø Aussen-Ø Gewicht* Typ Leiter-Ø Aussen-Ø Gewicht*
[mm] [mm] [kg/km] [mm] [mm] [kg/km] [mm] [mm] [kg/km]
10 — — — — — — — — T10A01PXXX-3 2,588 3,045 51,25
11 — — — — — — — — T11A01PXXX-3 2.304 2,761 41,08
12 — — — — — — — — T12A01PXXX-3 2,052 2,510 33,09
13 — — — — — — — — T13A01PXXX-3 1,829 2,286 26,64
14 — — — — — — — — T14A01PXXX-3 1,628 2,085 21,40
15 — — — — — — — — T15A01PXXX-3 1,450 1,908 17,35
16 T16A01PXXX-1.5 1,290 1,519 12,74 — — — — T16A01PXXX-3 1.290 1,748 14,02
17 T17A01PXXX-1.5 1,151 1,379 10,24 — — — — T17A01PXXX-3 1,151 1,608 11,44
18 T18A01PXXX-1.5 1,024 1,252 8,02 T18A01PXXX-2 1,024 1,328 8,56 T18A01PXXX-3 1,024 1,481 9,31
19 T19A01PXXX-1.5 0,912 1,140 6,62 T19A01PXXX-2 0,912 1,217 6,92 T19A01PXXX-3 0,912 1,369 7,61
20 T20A01PXXX-1.5 0,813 1,041 5,16 T20A01PXXX-2 0,813 1,118 5,61 T20A01PXXX-3 0,813 1,270 6,25
21 T21A01PXXX-1.5 0,724 0,953 4,16 T21A01PXXX-2 0,724 1,029 4,58 T21A01PXXX-3 0,724 1,181 5,16
22 T22A01PXXX-1.5 0,643 0,871 3,34 T22A01PXXX-2 0,643 0,947 3,72 T22A01PXXX-3 0,643 1,100 4,27
23 T23A01PXXX-1.5 0,574 0,803 2,72 T23A01PXXX-2 0,574 0,879 3,10 T23A01PXXX-3 0,574 1,031 3,57
24 T24A01PXXX-1.5 0,511 0,739 2,20 T24A01PXXX-2 0,511 0,815 2,51 T24A01PXXX-3 0,511 0,968 2,99
25 T25A01PXXX-1.5 0,455 0,683 1,79 T25A01PXXX-2 0,455 0,759 2,08 T25A01PXXX-3 0,455 0,912 2,53
26 T26A01PXXX-1.5 0,404 0,632 1,46 T26A01PXXX-2 0,404 0,709 1,73 T26A01PXXX-3 0,404 0,861 2,14
27 T27A01PXXX-1.5 0,361 0,589 1,19 T27A01PXXX-2 0,361 0,665 1,44 T27A01PXXX-3 0,361 0,818 1,85
28 T28A01PXXX-1.5 0,320 0,549 0,98 T28A01PXXX-2 0,320 0,625 1,22 T28A01PXXX-3 0,320 0,777 1,58
29 T29A01PXXX-1.5 0,287 0,516 0,82 T29A01PXXX-2 0,287 0,592 1,04 T29A01PXXX-3 0,287 0,744 1,40
30 T30A01PXXX-1.5 0,254 0,483 0,67 T30A01PXXX-2 0,254 0,559 0,88 T30A01PXXX-3 0,254 0,711 1,22
31 T31A01PXXX-1.5 0,226 0,455 0,57 T31A01PXXX-2 0,226 0,531 0,76 — — — —
32 T32A01PXXX-1.5 0,203 0,432 0,48 T32A01PXXX-2 0,203 0,508 0,67 — — — —
33 T33A01PXXX-1.5 0,180 0,409 0,41 — — — — — — — —
34 T34A01PXXX-1.5 0,160 0,389 0,34 — — — — — — — —
35 T35A01PXXX-1.5 0,142 0,371 0,30 — — — — — — — —
36 T36A01PXXX-1.5 0,127 0,356 0,25 — — — — — — — —
37 T37A01PXXX-1.5 0,114 0,343 0,24 — — — — — — — —
38 T38A01PXXX-1.5 0,102 0,330 0,21 — — — — — — — —
39 T39A01PXXX-1.5 0,089 0,318 0,18 — — — — — — — —
40 T40A01PXXX-1.5 0,079 0,307 0,16 — — — — — — — —



Einzelne AWG-Abmessungen sind auch als Litze erhältlich. – Fragen Sie uns an!
