Drähte, einfach und mehrfach isoliert mit modifiziertem ETFE, Klasse F

Drähte, einfach und mehrfach isoliert mit modifiziertem ETFE, Klasse F

€0,00

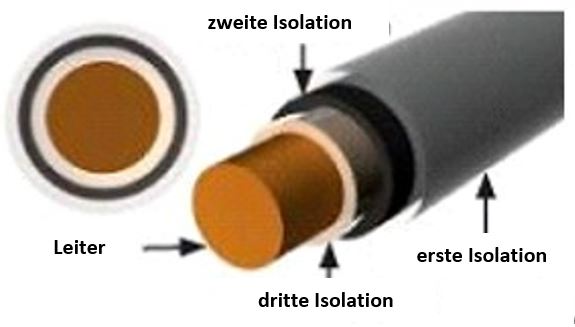

Drähte, mehrfach isoliert mit Fluorkunststoffen, erlauben wegen ihrer Spannungsfestigkeit den Bau von kompakten Transformatoren ohne Zwischenisolation zwischen Primär- und Sekundärwicklung.  Dies bewirkt eine bessere magnetische Kopplung zwischen den Wicklungen, was geringere Streuinduktivitäten ergibt.


Art.-Nr.



Leitermaterial: verzinntes Kupfer verzinntes Kupfer verzinntes Kupfer
Isolation: modifiziertes ETFE modifiziertes ETFE modifiziertes ETFE
Anzahl Lagen: 1 2 3
Isolationsdicke/ Lage: 0,025 mm 0,038 mm 0,038 mm
Standardfarbe: orange blau grau
andere Farben auf Anfrage
Temperaturklasse: F (155° C) F (155° C) F (155° C)
Betriebsspannung: UL: 600 V, VDE:1000 V UL: 600 V, VDE:1000 V UL: 1500 V ( (707 V medizin.), VDE:1000 V
Zugfestigkeit: 45 N/mm2 (6500 psi) 45 N/mm2 (6500 psi) 45 N/mm2 (6500 psi)
Durchschlagsspannung: ca. 2000 V ca. 4500 V ca. 7000 V
Lötbarkeit: ca. 380 °C mit Flussmittel
Entflammbarkeit: V-0
Konformität: UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.3), Annex U. UL 2601, IEC 61558-2-16
VDE-Anerkennung Nr. 40000223: Klasse F VDE-Anerkennung Nr. 136743: Klasse F
Masstoleranzen:
AWG — — 18 – 24 + 0,038 / – 0,038 mm 18 – 24 + 0,038 / – 0,025 mm
AWG 26 – 40 + 0,025 / – 0,012 mm 25 – 40 + 0,025 / – 0,025 mm 25 – 40 + 0,025 / – 0,025 mm
Abmessungen (in mm):
AWG Typ Leiter-Ø Aussen-Ø Gewicht* [kg/km] Typ Leiter-Ø Aussen-Ø Gewicht*kg/km Typ Leiter-Ø Aussen-Ø Gewicht* [kg/km]
18 — —- — — TCA2/18 1,02 1,176 7,77 TCA3/18 ♦ 1,024 1,252 8,02
19 — —- — — TCA2/19 0,91 1,064 6,21 TCA3/19 0.912 1,140 6,43
20 — —- — — TCA2/20 0,81 0,965 4,96 TCA3/20 ♦ 0,813 1,041 5,17
21 — —- — — TCA2/21 0,72 0,876 3,99 TCA3/21 0,724 0,952 4,17
22 — —- — — TCA2/22 0,64 0,795 3,19 TCA3/22 ♦ 0,643 0,871 3,35
23 — —- — — TCA2/23 0,57 0,726 2,58 TCA3/23 0,574 0,802 2,58
24 — —- — — TCA2/24 0,51 0,663 2,06 TCA3/24 ♦ 0,511 0,739 2,05
25 — —- — — TCA2/25 0,45 0,607 1,67 TCA3/25 0,455 0,683 1,79
26 TCA1/26 0,404 0,480 1,24 TCA2/26 0,40 0,556 1,34 TCA3/26 ♦ 0,404 0,632 1,45
27 TCA1/27 0,361 0,437 0,98 TCA2/27 0,36 0,513 1,09 TCA3/27 0,361 0,589 1,19
28 TCA1/28 0,327 0,396 0,79 TCA2/28 0,32 0,472 0,88 TCA3/28 ♦ 0,327 0,549 0,98
29 TCA1/29 0,287 0,363 0,64 TCA2/29 0,28 0,439 0,73 TCA3/29 0,287 0,516 0,82
30 TCA1/30 0,254 0,330 0,51 TCA2/30 0,25 0,406 0,58 TCA3/30 ♦ 0,254 0,483 0,67
31 TCA1/31 0,226 0,302 0,42 TCA2/31 0,22 0,378 0,48 TCA3/31 0,226 0,455 0,57
32 TCA1/32 0,203 0,279 0,34 TCA2/32 0,20 0,356 0,40 TCA3/32 ♦ 0,203 0,432 0,48
33 TCA1/33 0,178 0,257 0,27 TCA2/33 0,18 0,307 0,34 TCA3/33 0,178 0,409 0,40
34 TCA1/34 0,160 0,236 0,22 TCA2/34 0,160 0,287 0,28 TCA3/34 ♦ 0,160 0,389 0,34
35 TCA1/35 0,142 0,218 0,18 TCA2/35 0,142 0,269 0,24 TCA3/35 0,142 0,371 0,30
36 TCA1/36 0,127 0,203 0,15 TCA2/36 0,127 0,254 0,19 TCA3/36 0,127 0,356 0,25
37 TCA1/37 0,114 0,191 0,12 TCA2/37 0,114 0,241 0,16 TCA3/37 0,114 0,343 0,24
38 TCA1/38 0,102 0,178 0,10 TCA2/38 0,102 0,229 0,15 TCA3/38 0,102 0,330 0,21
39 TCA1/39 0,089 0,165 0,07 TCA2/39 0,089 0,216 0,12 TCA3/39 0,089 0,318 0,18
40 TCA1/40 0,079 0,155 0,07 TCA2/40 0,079 0,206 0,10 TCA3/40 0,079 0,307 0,16
