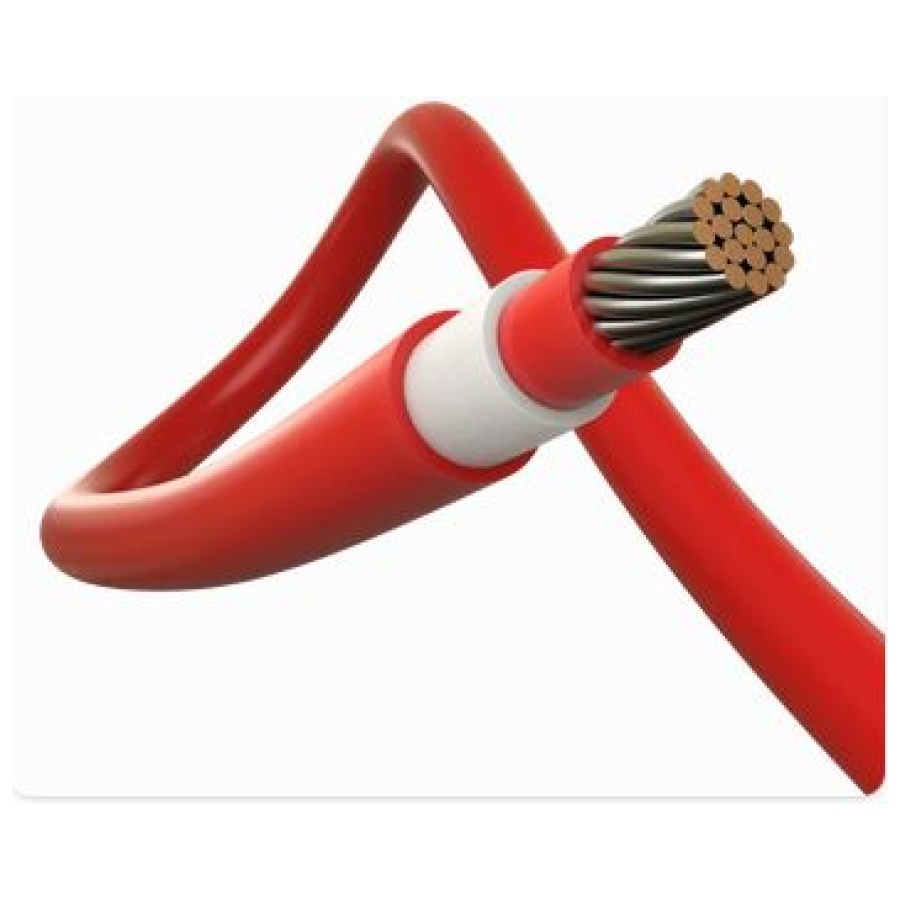

Drähte und Litzen, dreifach isoliert mit ETFE Tefzel®, Klasse F

Drähte und Litzen, dreifach isoliert mit ETFE Tefzel®, Klasse F

€0,00

Drähte, mehrfach isoliert mit Fluorkunststoffen, erlauben wegen ihrer Spannungsfestigkeit den Bau von kompakten Transformatoren ohne Zwischenisolation zwischen Primär- und Sekundärwicklung.  Dies bewirkt eine bessere magnetische Kopplung zwischen den Wicklungen, was geringere Streuinduktivitäten ergibt.

Diese Drähte eignen sich auch bestens für Anwendungen in medizintechnischen Elektrogeräten, da die Durchschlagsspannung der Isolation grösser als 4250 Volt ist, was von UL zum Schutz von Personen gefordert wird.


Art.-Nr.



Leitermaterial: verzinntes Kupfer
Isolation: Tefzel® (ETFE)
Anzahl Lagen: 3
Standardfarbe: —-
Temperaturklasse: F  (155° C)
Betriebsspannung: 1000 V
Zugfestigkeit: 45 N/mm2    (6500 psi)
Isolationsdicke pro Lage: 0,025mm (0.001“)   Isolationsdicke pro Lage: 0,038mm (0.0015“)
Betriebsspannung: 1000 V   Betriebsspannung: UL: 1500 V (707 V medizin.), VDE: 1000 V
Durchschlagsspannung: ca. 4500 V   Durchschlagsspannung: ca. 7000 V
Entflammbarkeit: —   Entflammbarkeit: V-0
Konformität: UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.2), Annex U   Konformität: ULOBJT2FileNo.E206198 UL/IEC60950-1(Ed.2) AnnexU.UL2601, IEC61558-2-16,

60601-1(Ed.3), 61010-1(Ed.3),

VDE-AnerkennungNr.136743:KlasseF



Masstoleranzen   Masstoleranzen
AWG — —-   AWG 18 -24 + 0,038 / – 0,025 mm
AWG 30 – 40 + 0,025 /- 0,013 mm   AWG 25 -40 + 0,025 /- 0,025 mm



Abmessungen   Abmessungen
AWG Typ Leiter-Ø Aussen-Ø Gewicht* AWG Typ Leiter-Ø Aussen-Ø Gewicht*
[mm] [mm] [kg/km] [mm] [mm] [kg/km]
18 — — — — 18 T18A01TXXX-1.5 1,024 1,252 8,02
19 — — — — 19 — — — —
20 T20A01TXXX-1 0,813 0,965 4,95 20 T20A01TXXX-1.5 0,813 1,041 5,16
21 T21A01TXXX-1 0,724 0,876 3,98 21 T21A01TXXX-1.5 0,724 0,953 4,16
22 T22A01TXXX-1 0,643 0,795 3,18 22 T22A01TXXX-1.5 0,643 0,871 3,34
23 T23A01TXXX-1 0,574 0,726 2,57 23 T23A01TXXX-1.5 0,574 0,803 2,72
24 T24A01TXXX-1 0,511 0,663 2,05 24 T24A01TXXX-1.5 0,511 0,739 2,20
25 T25A01TXXX-1 0,455 0,607 1,67 25 T25A01TXXX-1.5 0,455 0,683 1,78
26 T26A01TXXX-1 0,404 0,556 1,34 26 T26A01TXXX-1.5 0,404 0,632 1,46
27 T27A01TXXX-1 0,361 0,513 1.09 27 T27A01TXXX-1.5 0,361 0,589 1,19
28 T28A01TXXX-1 0,320 0,472 0,88 28 T28A01TXXX-1.5 0,320 0,549 0,98
29 T29A01TXXX-1 0,287 0,439 0,73 29 T29A01TXXX-1.5 0,287 0,516 0,82
30 T30A01TXXX-1 0,254 0,406 0,58 30 T30A01TXXX-1.5 0,254 0,483 0,68
31 T31A01TXXX-1 0,226 0,378 0,48 31 T31A01TXXX-1.5 0,226 0,455 0,57
32 T32A01TXXX-1 0,203 0,356 0,41 32 T32A01TXXX-1.5 0,203 0,432 0,48
33 T33A01TXXX-1 0,180 0,333 0,34 33 T33A01TXXX-1.5 0,180 0,409 0,40
34 T34A01TXXX-1 0,160 0,312 0,28 34 T34A01TXXX-1.5 0,160 0,389 0,34
35 T35A01TXXX-1 0,142 0,295 0,23 35 T35A01TXXX-1.5 0,142 0,371 0,30
36 T36A01TXXX-1 0,127 0,279 0,20 36 T36A01TXXX-1.5 0,127 0,356 0,25
37 T37A01TXXX-1 0,114 0,267 0,17 37 T37A01TXXX-1.5 0,114 0,343 0,24
38 T38A01TXXX-1 0,102 0,254 0,15 38 T38A01TXXX-1.5 0,102 0,330 0,20
39 T39A01TXXX-1 0,089 0,241 0,12 39 T39A01TXXX-1.5 0,089 0,318 0,18
40 T40A01TXXX-1 0,079 0,231 0,11 40 T40A01TXXX-1.5 0,079 0,307 0,16

* approximatives Gewicht

Artikelnummer:

Beispiel: FLT20A01TXXX-1

FL= Präfix

T = = dreifach isoliert

20 = AWG

A = Leitermaterial Cu verzinnt

01 = Leiter 01 = Draht





Leitermaterial: verzinntes Kupfer
Isolation: Tefzel® (ETFE)
Anzahl Lagen: 3
Standardfarbe: —
Temperaturklasse: F  (155° C)
Betriebsspannung: UL: 1500 V (707V medizin.), VDE: 1000 V
Zugfestigkeit: 45 N/mm2      (6500 psi)
Entflammbarkeit: V-0
Dicke/Lage: 0,051 mm (0.002“) Dicke/Lage: 0,076 mm (0.003“)
Durchschlagsspannung: ca. 9000 V Durchschlagsspannung: ca. 13000 V



Masstoleranzen Masstoleranzen
AWG — — AWG 10 – 17 + 0,076 / – 0,051 mm
AWG 18 – 24 + 0,038 / – 0,025 mm AWG 18 – 24 + 0,051 / – 0,025 mm
AWG 25 – 40 + 0,025 / – 0,025 mm AWG 25 – 40 + 0,025 / – 0,025 mm



Abmessungen Abmessungen
AWG Typ Leiter-Ø [mm] Aussen-Ø
[mm]		 Gewicht* [kg/km] AWG Typ Leiter-Ø [mm] Aussen-Ø
[mm]		 Gewicht* [kg/km]
14 T14A01TXXX-2 1,628 1,93 19,95 10 T10A01TXXX-3 2,588 3,045 50,21
15 T15A01TXXX-2 1,45 1.76 16,03 10(37/26) T10A37TXXX-3 2,718 3,175 46,58
16 T16A01TXXX-2 1,290 1,595 12,80 12 T12A01TXXX-3 2,052 2,510 32,25
17 T17A01TXXX-2 1,151 1,455 10,30 12(19/25) T12A19TXXX-3 2,189 2,647 30,92
18 T18A01TXXX-2 1,024 1,328 8,27 14 T14A01TXXX-3 1,628 2,085 20,72
19 T19A01TXXX-2 0,912 1,217 6,67 14(19/27) T14A19TXXX-3 1,725 2,182 19,94
20 T20A01TXXX-2 0,813 1,118 5,39 16 T16A01TXXX-3 1,290 1,748 13,48
21 T21A01TXXX-2 0,724 1,029 3,53 16(19/29) T16A19TXXX-3 1,369 1,826 13,05
22 T22A01TXXX-2 0,643 0,947 2,90 18 T18A01TXXX-3 1,024 1,481 8,86
23 T23A01TXXX-2 0,574 0,879 2,35 18(19/30) T18A19TXXX-3 1,209 1,666 10,49
24 T24A01TXXX-2 0,511 0,815 1,93 20 T20A01TXXX-3 0,813 1,270 5,86
25 T25A01TXXX-2 0,455 0,759 1,59 20(19/32) T20A19TXXX-3 0,978 1,435 7,05
26 T26A01TXXX-2 0,404 0,709 1,32 22 T22A01TXXX-3 0,643 1,100 3,94
27 T27A01TXXX-2 0,361 0,665 1,10 22(19/34) T22A19TXXX-3 0,749 1,207 4,66
28 T28A01TXXX-2 0,320 0,625 0,94 24 T24A01TXXX-3 0,511 0,968 2,72
29 T29A01TXXX-2 0,287 0,592 0,79 24(19/36) T24A19TXXX-3 0,615 1,072 3,21
30 T30A01TXXX-2 0,254 0,559 0,67 26 T26A01TXXX-3 0,404 0,861 1,91
31 T31A01TXXX-2 0,226 0,531 0,58 28 T28A01TXXX-3 0,320 0,777 1,38
32 T32A01TXXX-2 0,203 0,508 0,49 30 T30A01TXXX-3 0,254 0,711 1,04
33 T33A01TXXX-2 0,180 0,485 0,43 32 T32A01TXXX-3 0,203 0,660 0,82
  • approximatives Gewicht
