Die PTC-Motorschutzfühler sind standardmässig mit einer Basis-Schutzisolierung ausgeführt.
Dank herausragender Qualität erfüllen unsere PTC-Motorschutzfühler höchste Anforderungen an Sicherheit und Zuverlässigkeit.
Klein und flexibel einsetzbar
- Ideal bei eingeschränktem Bauraum
- Hervorragend geeignet für den direkten Einbau in und auf Wicklungen
- Ein umfangreiches Litzen-Sortiment steht zur Verfügung
- Mehrlings-Verschaltungen mit bis zu 6 Sensoren in Reihe sind möglich
Sicher
- Nach DIN 44 081-(Einzelfühler) und DIN 44 082-(Drillingsfühler) Vorgaben gefertigt
Zuverlässig
- Sehr hohe Temperatur-Empfindlichkeit aufgrund geringer Masse
- Im Bereich der Nenn-Ansprechtemperatur TREF steigt der Widerstand R extrem steil an
Extrem langlebig
- Kein Abbrand, keine Material-Ermüdung, konstante Nenn-Ansprechtemperatur (über Jahre)
Versorgungsspannung – Gleichspannung [V, VDC]
PTC Motorschutzfühler sollten idealerweise nahezu stromlos betrieben werden. Es ist zu empfehlen, eine Spannung von ca. 2,5 V DC bis 7,5 V DC anzulegen, vorzugsweise gepulst. Auf diese Weise wird das
Leistungsintegral minimiert und der Stromfluss durch den PTC Motorschutzfühler ist nahezu Null => keine oder nur sehr geringe Eigenerwärmung! Ein grösserer Stromfluss kann zur Eigenerwärmung des Sensors und somit zum Auslösen bereits unterhalb der Nenn-Ansprechtemperatur TREF führen.
Mehrlings-Verschaltung:
Bei Mehrlings-Verschaltungen errechnet sich der Gesamtwiderstand aus der Summe der Einzelwiderstände. Die Sensoren sind immer in Reihe geschaltet!.
Beispiel: Widerstand eines Drillings bei Raumtemperatur: 3 * (< 250) = < 750 Ohm (Standard).
Bei der Installation sollte der Kaltleiter / PTC Motorschutzfühler
- Möglichst nahe an der Wärme-Quelle liegen
- Achs-parallel zur Wicklung eingebracht werden
- Bei Mehr-Phasen-Motoren möglichst in jede Wicklung eingebracht werden
Anwendung
- In und auf Wicklungen von Elektro-Motoren, Transformatoren oder Vorschaltgeräten
- Als Temperatursensor in Geräten (z.B. im Haushalts- oder Automotivebereich, in elektronischen Baugruppen
auf Kühlkörpern oder Platinen)
Hinweis
Die angegebenen Daten und Informationen beruhen auf Prüfungen und Versuchsreihen. Sie haben Richtwertcharakter, darum können sich für einzelne Applikationen und Anwendungen auch Abweichungen ergeben. Die Eignung in einer konkreten Anwendung ist im Einzelfall vom Anwender zu prüfen.
Selbstverständlich beraten wir Sie gerne.
Typen
|
SNM (Lagertype) mit Mylar®-Nomex®-Isolations- Schutzkappe |
SKM
mit Kynar®-(PVDF) Isolations- Schutzschlauch |
STM
mit Teflon®-(PTFE) Isolations- Schutzschlauch |
LTM (Gehäuse isoliert) mit Aluminium-Anschraubgehäuse M4x5, max. Drehmoment 2 Nm |
 |
 |
|
 |
Temperatur-Widerstands-Charakteristik
nach DIN 44081 (Einzel), DIN 44082 Drilling)
Allgemeine Charakteristiken
 |
Allgemeine Charakteristiken | ||
| TREF = Nenn-Ansprechtemperatur
TREF = 90 ˚C bis 160 ˚C in Stufen von 10K bzw. 5K |
|||
| Temperatur T[°C] | Widerstand R nach DIN 44081 (pro Sensor) | Mess-Spannung [VDC] | |
| – 20˚C Bis TREF – 20K | 20 W bis 250 W
– Standard – |
< 2,5 V | |
| TREF – 5K |
< 550 W |
< 2,5 V | |
| TREF + 5K | < 1330 W | < 2,5 V | |
| TREF + 15K | > 4‘000 W |
< 7,5 V gepulst |
|
| max. zulässige Betriebsspannung: Umax = 30 V
max. empfohlene Sensor-Spannung. Umess = 7,5 V Spannungsfestigkeit der Isolation: Ueff = 2,5 kV
|
|||
R-T-Kennwerte bei anderen TREF (Nenn-Ansprechtemperaturen) – auf Anfrage –

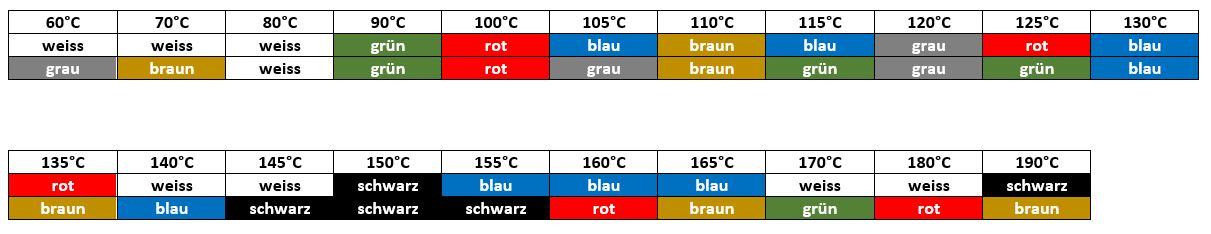

Nenn-Ansprechtemperaturen und Farbkodierungen der Leitungen
Anschlussleitungen (aussen)/Verbindungsleitungen (innen),
(kursive Werte entsprechen nicht DIN 44081/DIN 44082)
Die Verbindungsleitungen bei Mehrfach-Verschaltungen sind standardmässig gelb. Leitungsfarben können in ihrem Farbton variieren! Andere Farbzusammenstellungen auf Anfrage.
Verschaltungen
| Einzelverschaltung SNM | Einzelverschaltung SKM/STM | Einzelverschaltung LTM | |
 |
 |
 |
|
| Zwillingsverschaltung | Drillingsverschaltung | Vierlingsverschaltung | Sechslingsverschaltung |
 |
 |
 |
 |
Fehlende Masse siehe Einzelverschaltung, jeweils lieferbar in Ausführung SNM, SKM, STM
| Einzel-Kaltleiter SNM | Drillings-Kaltleiter SNM | |||||||
| Leitungslängen | 520 mm | Leitungslängen | 520/185/185/520mm | |||||
| Normalquerschnitt | 0,25 mm2 | Normalquerschnitt | 0,25 mm2 | |||||
| Art. Nr. | TREF °C | Normkennfarben | Art. Nr. | TREF°C | Normkennfarben | |||
| KLSNMES060 | ♦ | 60±5 | weiss-grau | KLSNMDS060 | 60±5 | weiss-gelb-gelb-grau | ||
| KLSNMES090 | ♦ | 90±5 | grün-grün | KLSNMDS090 | 90±5 | grün-gelb-gelb-grün | ||
| KLSNMES100 | ♦ | 100±5 | rot-rot | KLSNMDS100 | 100±5 | rot-gelb-gelb-rot | ||
| KLSNMES105 | 105±5 | blau-grau | KLSNMDS105 | 105±5 | blau-gelb-gelb-grau | |||
| KLSNMES110 | ♦ | 110±5 | braun-braun | KLSNMDS110 | ♦ | 110±5 | braun-gelb-gelb-braun | |
| KLSNMES115 | 115±5 | blau-grün | KLSNMDS115 | 115±5 | blau-gelb-gelb-grün | |||
| KLSNMES120 | ♦ | 120±5 | grau-grau | KLSNMDS120 | ♦ | 120±5 | grau-gelb-gelb-grau | |
| KLSNMES125 | 125±5 | rot-grün | KLSNMDS125 | 125±5 | rot-gelb-gelb-grün | |||
| KLSNMES130 | ♦ | 130±5 | blau-blau | KLSNMDS130 | ♦ | 130±5 | blau-gelb-gelb-blau | |
| KLSNMES135 | 135±5 | rot-braun | KLSNMDS135 | 135±5 | rot-gelb-gelb-braun | |||
| KLSNMES140 | ♦ | 140±5 | weiss-blau | KLSNMDS140 | ♦ | 140±5 | weiss-gelb-gelb-blau | |
| KLSNMES145 | 145±5 | weiss-schwarz | KLSNMDS145 | 145±5 | weiss-gelb-gelb-schwarz | |||
| KLSNMES150 | ♦ | 150±5 | schwarz-schwarz | KLSNMDS150 | ♦ | 150±5 | schwarz-gelb-gelb- schwarz | |
| KLSNMES155 | ♦ | 155±5 | blau-schwarz | KLSNMDS155 | ♦ | 155±5 | blau-gelb-gelb-schwarz | |
| KLSNMES160 | ♦ | 160±5 | blau-rot | KLSNMDS160 | 160±5 | blau-gelb-gelb-rot | ||
| KLSNMES165 | 165±5 | blau-braun | KLSNMDS165 | 165±5 | blau-gelb-gelb-braun | |||
| KLSNMES170 | ♦ | 170±5 | weiss-grün | KLSNMDS170 | ♦ | 170±5 | weiss-gelb-gelb-grün | |
| KLSNMES180 | ♦ | 180±5 | weiss-rot | KLSNMDS180 | ♦ | 180±5 | weiss-gelb-gelb-rot | |
| KLSNMES190 | 190±5 | schwarz-braun | KLSNMDS190 | 190±5 | schwarz-gelb-gelb-braun | |||
♦ Lagertypen
Hinweis:
Bestellungen ohne Angaben der Leitungslängen werden nach DIN 44081- und DIN 44082-Vorgaben ausgeführt.
- Aussenleitungen -> 520 mm
- Innenleitungen-> 185 mm (z.B. Drillingen)
|

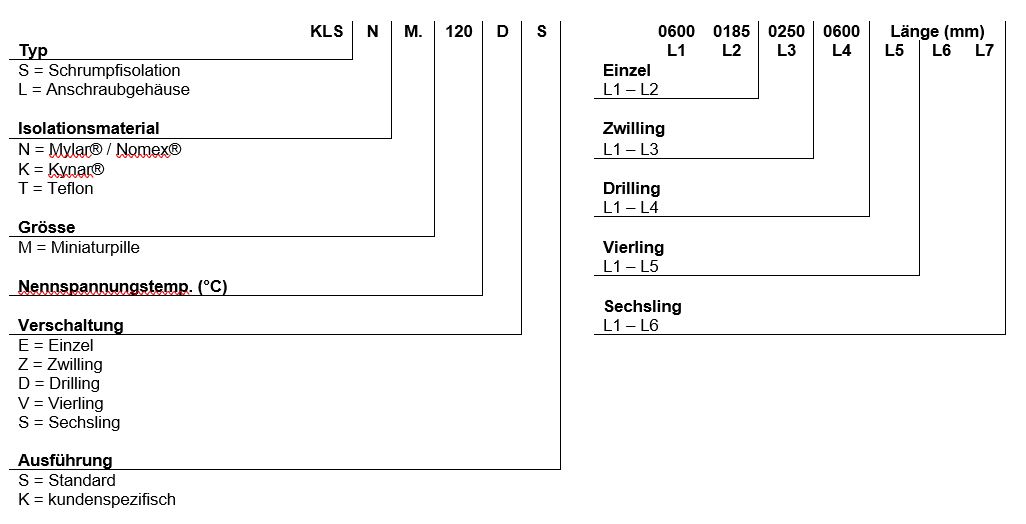

Beispiele: |
|
| KLSTM.120.DS
Drillingsverschaltung: PTFE (Teflon®)-Kappe Standard: Standard.: TREF = 120°C
KLSKM.110.ZS.0300.0200.0400 Zwillingsverschaltung: Kynar®-Kappe Standard: TREF = 110°C L1 = 300 mm, L2 = 200mm L3 = 400 mm
|
KLSKM.110.ZS.0300.0200.0400
Zwillingsverschaltung: Kynar®-Kappe Standard: TREF = 110°C L1 = 300 mm, L2 = 200mm L3 = 400 mm
KLLTM.090.ES.0400.0400 Einzelverschaltung: Aluminium-Anschraubgehäuse Standard: TREF = 90°C 520 mm lange Aussen-Leitungen (L1+L4) – beidseitig 185 mm lange Innen-Leitungen (L2+L3). |
Kundenspezifische Ausführungen
Ausführung K (kundenspezifisch) – auf Anfrage mögliche Abweichungen
- Farbkodierung
- Leitungsisolationsmaterial oder Leitungsquerschnitt
- Spannungsfestigkeit der Isolation
- ( geeignet z. B. zum Einbau in Schutzklasse II-Anwendungen )
- Kabelendenkonfektionierung
- Anschlusstechnik
- Verwendete Komponenten mit UL-Listing
