SY6 |
CY6 |
SYH |
CYH |
 |
 |
 |
 |
| Schalt-Art | Öffner SY6 rückstellend | Öffner CY6 rückstellend | Öffner SYH rückstellend | Öffner CYH rückstellend |
| isoliert: Gehäuse | ja | nein | ja | nein |
| Temperatur | ||||
| NennSchaltTemperatur (NST), in 5 K-Schritten [°C] | 70 – 200 | 70 – 180 | ||
| Toleranzbereich -Standard-Tol [ [K] | ± 5 | ± 10 | ||
| Rückschalttemperatur (RST unterhalb NST) UL (°C) | -35 ± 15 | |||
| ( definierte RST auf Kundenwunsch möglich) VDE (°C) | ≥ 35 | |||
| Spannung | ||||
| max. AC-Betriehsspannungsbereich bis AC] | 440 | 440 | ||
| Bemessungsspannung AC (VAC) | 3 x 440 V 50/60 Hz | 3 x 440 V 50/60 Hz | ||
| Strom / Schaltzyklen | ||||
| Bemessungsstrom- cos φ = 1,0 (A) / (n) | 2,5 / 10‘000 | 2,5 / 10‘000 | ||
| max. Schaltstrom – cos φ = 1,0 (A) / (n) | 6,3 / 3‘000 | 12 / 3‘000 | ||
| Übrige Daten | ||||
| Gesamtprellzeit (ms) | < 1 | |||
| Kontaktwiderstand (nach MIL-STD R5757 (mΩ) | < 50 | |||
| Vibrationsfestigkeit 10 … 60 Hz (m/s2) | 100 | |||
| Druckfestigkeit des Schaltgehäuses (N) | 600 | |||
| Geeignet zum Einbau in Schutzklasse | I +II | I | I + II | I |
| Imprägnierbeständigkeit | geeignet | |||
| Verfügbare Approbationen | ||||
| biite angeben | UL, CSA, CQC | — | ||

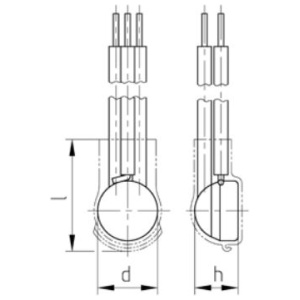

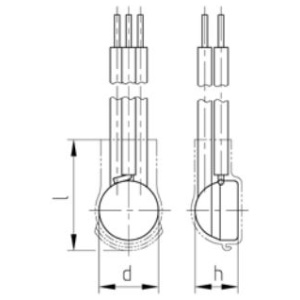

| Dimensionen (Standard) | ||||
| Durchmesser Ø d [mm ] | 9,0 | 9,4 | 9,0 | 9,4 |
| Bauhöhe h [mm ] | ab 6,3 | ab 6,7 | ab 6,3 | ab 6,7 |
| Länge der Isolationskappe hl [mm ] | 16,0 | — | 16,0 | — |
| Standard-Anschluss Litze: | 0,5 mm2 / AWG 20 | 1,0 mm2 / AWG 18 | ||

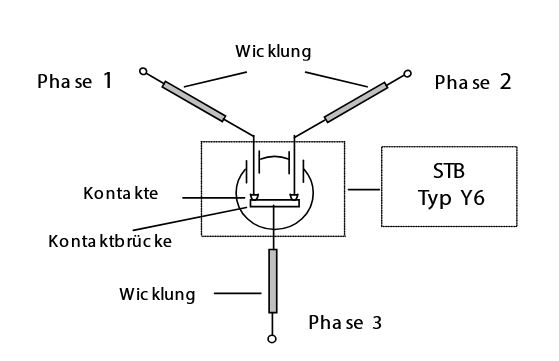

| Funktionsschaltbild | ||||
 |
||||
| SY6 | CY6 | SYH | CYH |
 |
 |
 |
 |
Hinweis
Die angegebenen Daten und Informationen beruhen auf Prüfungen und Versuchsreihen. Sie haben Richtwertcharakter, darum können sich für einzelne Applikationen und Anwendungen auch Abweichungen ergeben. Die Eignung in einer konkreten Anwendung ist im Einzelfall vom Anwender zu prüfen.
Wir beraten Sie gerne.
