C06 |
C06HT |
S06 |
S06HT |
B06 |
F06 |
 |
 |
 |
 |
 |
 |
| Schalt-Art: | Öffner | Öffner | Öffner | Öffner | ||
| automatisch rückstellend | ||||||
| C06 | C06HT | S06 | S06HT | B06 | F06 | |
| isoliert: Isolationskappe/Gehäuse | nein | ja | ja | ja | ||
| Temperatur | ||||||
| NennSchaltTemperatur (NST), [°C] in 5 K-Schritten |
70 – 200 | 205- 250 | 70 – 200 | 50 -250 | 70 – 200 | |
| Toleranzbereich -Standard- Tol [ [K] | ± 5 | |||||
| Rückschalttemperatur (RST unterhalb NST) UL [ [K] VDE [ °C] |
-35 ± 15
≥ 35 |
|||||
| Spannung | ||||||
| max. Betriebsspannungsbereich AC bis … [VAC] | 500 V AC / 28 V DC | |||||
| Bemessungsspannung AC [VAC] | 250 (VDE), 277 (UL) | |||||
| Strom/Schaltzyklen | ||||||
| Bemessungsstrom AC – cos j = 1,0 [A] / [n] | 10,0 / 10‘000 | |||||
| Bemessungsstrom AC – cos j = 0,6 [A] / [n] | 6,3 / 10‘000 | |||||
| Max. Schaltstrom AC – cos j = 1,0 [A] / [n] | 25,0 / 2‘000 | |||||
| Bemessungsspannung DC [V] | 24 V | |||||
| Max. Schaltstrom DC [A] / [n] | 40,0 / 10‘000 | |||||
| Übrige Daten | ||||||
| Hochspannungsfestigkeit [kV] | — | 2 | ||||
| Gesamtprellzeit [ms] | < 1 | |||||
| Kontaktwiderstand (nach MIL-STD R5757) [mΩ] | ≤ 50 | |||||
| Vibrationsfestigkeit 10 … 60 Hz [m/s2] | 100 | |||||
| Druckfestigkeit des Schaltgehäuses [N] | 600 | |||||
| Geeignet zum Einbau in Schutzklasse | I | I + II | ||||
| Imprägnierbeständigkeit | geeignet | |||||
| Verfügbare Approbationen | ||||||
| bitte angeben | IEC, ENEC, VDE, UL, CSA, CQC | |||||

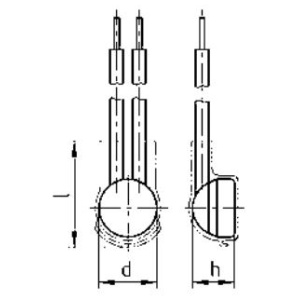

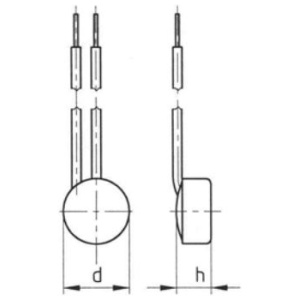

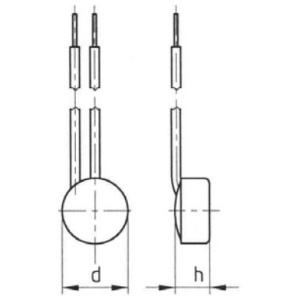

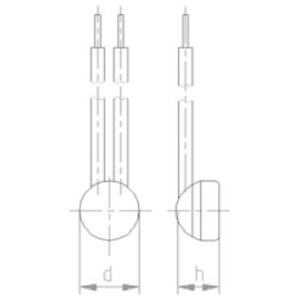

| Dimensionen (Standard) | ||||||
 |
 |
 |
 |
|||
| C06 | C06HT | S06 | S06HT | B06 | F06 | |
| Durchmesser oder Ø d oder l x b[mm]
Dimension |
9,0 | 9,4 | 9,4 | 10,0 | ||
| Bauhöhe h [mm] | ab 6,3 | ab 7,1 | ab 6,7 | ab 7,5 | ab 6.7 | ab 5,0 |
| Länge Isolationskappe l [mm] | — | 16,0 | — | — | ||
| Standard-Anschluss Litze: | 0,75 mm2/AWG18 | |||||
Hinweis
Die angegebenen Daten und Informationen beruhen auf Prüfungen und Versuchsreihen. Sie haben Richtwertcharakter, darum können sich für einzelne Applikationen und Anwendungen auch Abweichungen ergeben. Die Eignung in einer konkreten Anwendung ist im Einzelfall vom Anwender zu prüfen.
Selbstverständlich beraten wir Sie gerne.
