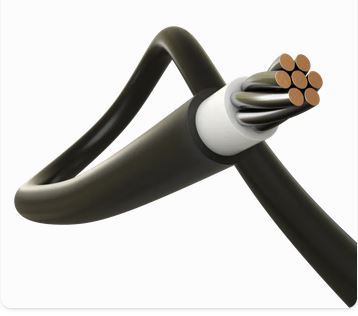

Fils doublement isolés avec PFA Teflon®, classe H

Fils doublement isolés avec PFA Teflon®, classe H

€0,00

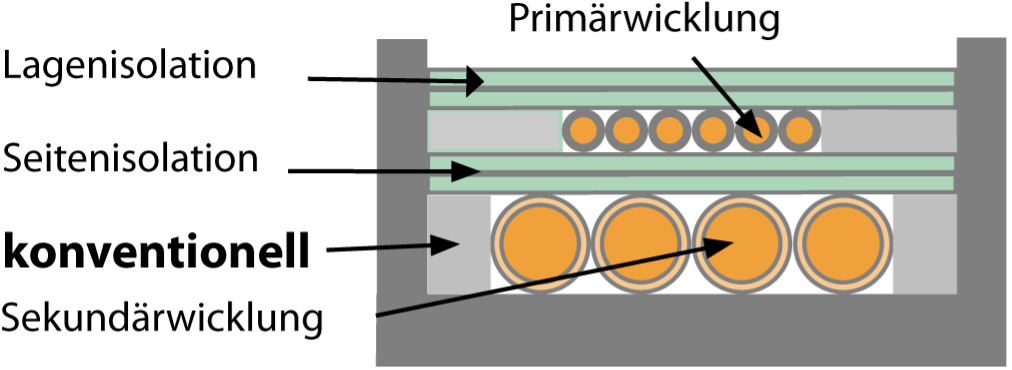

Les fils, isolés plusieurs fois avec des plastiques fluorés, permettent de construire des transformateurs compacts sans isolation intermédiaire entre l’enroulement primaire et l’enroulement secondaire en raison de leur rigidité diélectrique. Il en résulte un meilleur couplage magnétique entre les enroulements, ce qui permet de réduire les inductances parasites.


Art.-Nr.

Pour les applications où l’espace pour les enroulements est limité et où une rigidité diélectrique légèrement inférieure est suffisante.



Matériau du conducteur : cuivre étamé
Isolation : Téflon® (PFA)
Nombre de couches : 2
couleur standard : —
Classe de température : H (180° C, pointe 260 °C )
Résistance à la traction : 24,2 N/mm2 (3500 psi)
la soudabilité : convient pour le soudage par refusion en raison de la résistance à la température



Conformité aux normes : UL OBJT2 File No. E206198 UL/IEC60950-1 (Ed.2), Annexe U. UL 2601 60601-1(Ed.3), 61010-1(Ed.3),
Épaisseur d’isolation /couche : 0,038 mm (0.0015″) 0,51 mm (0.002″) 0,76 mm (0.003″)
l’inflammabilité : — V-0 V-0
Tension de fonctionnement : 600 V UL : 600 V, VDE : 1000 V UL : 600 V, VDE : 1000 V
Tension de claquage : env. 6000 V env. 8000 V env. 10000 V
Tolérances dimensionnelles :
AWG 18 – 24 + 0,025/ – 0,025 mm 18 – 24 + 0,025/ – 0,025 mm 18 – 24 + 0,025 / – 0,025 mm
AWG 25 – 40 + 0,025/ – 0,025 mm 25 – 40 + 0,025 / – 0,025 mm 25 -32 + 0,025 / – 0,025 mm
Dimensions : Certaines dimensions AWG sont également disponibles en toron. – Demandez-nous !
AWG Type Ø du conducteur [mm] Ø extérieur [mm] Poids* de l’appareil [kg/km] Type Ø du conducteur [mm] Ø extérieur [mm] Poids* de l’appareil [kg/km] Type Ø du conducteur [mm] Ø extérieur [mm] Poids* de l’appareil [kg/km]
16 — — — — — — — — — — — —
17 — — — — — — — — — — — —
18 D18A01PXX-1.5 1,024 1,176 7,90 D18A01PXX-2 1,024 1,227 8,11 D18A01PXX-3 1,024 1,328 8,55
19 D19A01PXX-1.5 0,912 1,064 6,32 D19A01PXX-2 0,912 1,115 6,51 D19A01PXX-3 0,912 1,217 6,92
20 D20A01PXX-1.5 0,813 0,965 5,07 D20A01PXX-2 0,813 1,016 5,24 D20A01PXX-3 0,813 1,118 5,61
21 D21A01PXX-1.5 0,724 0,876 4,07 D21A01PXX-2 0,724 0,927 4,24 D21A01PXX-3 0,724 1,029 4,58
22 D22A01PXX-1.5 0,643 0,795 3,26 D22A01PXX-2 0,643 0,846 3,40 D22A01PXX-3 0,643 0,947 3,72
23 D23A01PXX-1.5 0,574 0,726 2,65 D23A01PXX-2 0,574 0,777 2,78 D23A01PXX-3 0,574 0,879 3,06
24 D24A01PXX-1.5 0,511 0,663 2,13 D24A01PXX-2 0,511 0,714 2,24 D24A01PXX-3 0,511 0,815 2,51
25 D25A01PXX-1.5 0,455 0,607 1,72 D25A01PXX-2 0,455 0,658 1,83 D25A01PXX-3 0,455 0,759 2,08
26 D26A01PXX-1.5 0,404 0,556 1,40 D26A01PXX-2 0,404 0,607 1,49 D26A01PXX-3 0,404 0,709 1,73
27 D27A01PXX-1.5 0,361 0,513 1,13 D27A01PXX-2 0,361 0,564 1,23 D27A01PXX-3 0,361 0,665 1,44
28 D28A01PXX-1.5 0,320 0,472 0,92 D28A01PXX-2 0,320 0,523 1,01 D28A01PXX-3 0,320 0,625 1,22
29 D29A01PXX-1.5 0,287 0,439 0,77 D29A01PXX-2 0,287 0,490 0,85 D29A01PXX-3 0,287 0,592 1,04
30 D30A01PXX-1.5 0,254 0,406 0,62 D30A01PXX-2 0,254 0,457 0,70 D30A01PXX-3 0,254 0,559 0,88
31 D31A01PXX-1.5 0,226 0,378 0,52 D31A01PXX-2 0,226 0,429 0,58 D31A01PXX-3 0,226 0,531 0,76
32 D32A01PXX-1.5 0,203 0,356 0,43 D32A01PXX-2 0,203 0,406 0,51 D32A01PXX-3 0,203 0,508 0,67
33 D33A01PXX-1.5 0,180 0,333 0,36 D33A01PXX-2 0,180 0,384 0,43 D33A01PXX-3 0,180 0,485 0,58
34 D34A01PXX-1.5 0,160 0,312 0,30 D34A01PXX-2 0,160 0,363 0,36 D34A01PXX-3 0,160 0,465 0,51
35 D35A01PXX-1.5 0,142 0,295 0,25 D35A01PXX-2 0,142 0,345 0,31 D35A01PXX-3 0,142 0,447 0,45
36 D36A01PXX-1.5 0,127 0,279 0,22 D36A01PXX-2 0,127 0,330 0,27 D36A01PXX-3 0,127 0,432 0,40
37 D37A01PXX-1.5 0,114 0,267 0,19 D37A01PXX-2 0,114 0,318 0,24 D37A01PXX-3 0,114 0,419 0,37
38 D38A01PXX-1.5 0,102 0,254 0,16 D38A01PXX-2 0,102 0,305 0,21 D38A01PXX-3 0,102 0,406 0,34
39 D39A01PXX-1.5 0,089 0,241 0,13 D39A01PXX-2 0,089 0,292 0,19 D39A01PXX-3 0,089 0,394 0,31
