Profilés et fils isolés plats et ronds

Dimensions des fils plats / profilés plats :

standard de 4 à 129 mm2
spécifique au client de 2,00 x 3,99 à 130 x 160 mm2(épaisseur max. de 30 mm)

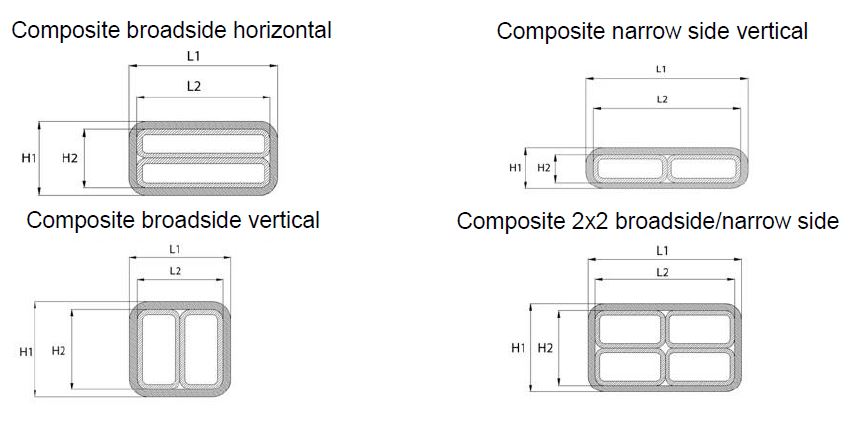

Conducteurs en faisceau isolés jusqu’à une largeur maximale de 32 mm

Dimensions des fils ronds :

de 0,71 à 20 mm de diamètre
autres dimensions sur demande

Matériaux conducteurs :

Alu 1370, Cu-ETP, Cu-OF,CuAg0.03
Autres alliages sur demande Placage d’étain ou d’argent

Matériaux d’isolation :

papier kraft lisse ou crêpé (105°C)
film polyester (130°C)
mica/polyester (155°C)
Mica/tissu de verre (155°C)
Papier aramide Nomex® 410 (180°C)
Film polyimide (220°C)
Ces matériaux peuvent également être recouverts d’un vernis à cuire.
Ruban de coton (90°C)
Ruban en tissu de verre (220°C)
Fil de coton pour tressage ou repliement (90° C)

Types de bandage :

Tresses à sertir

Dimensions :

Sections jusqu’à 700 mm2 max.
Longueur max. Dimensions du profilé 40 x 25 mm
Diamètre des fils individuels de 0,07 à 3,15 mm

Matériaux des conducteurs :

Métaux : Al 1370, Cu-ETP,Cu-OF
Autres alliages sur demande

Matériaux d’isolation :

Papier kraft lisse ou crêpé (105°C)
Film polyester (130°C) Mica/polyester (155°C) Mica/tissu de verre (155°C) Papier aramide Nomex® 410 (180°C) Film polyimide (220°C)
Ces matériaux peuvent également être recouverts d’un vernis à cuire. Ruban de coton (90°C)
Ruban en tissu de verre (220°C)
Fil de coton pour tressage ou repliage (90°C)

Conducteurs formés

Les conducteurs formés (bobines de forme, barres de rotor, connexions de transformateurs) peuvent être livrés prêts à être installés selon vos dessins cotés.
