SY6 |
CY6 |
SYH |
CYH |
 |
 |
 |
 |
| Type de commutation | Contact à ouverture SY6 à réarmement | Contact à ouverture CY6 à réarmement | Contact à ouverture SYH à réarmement | Contact à ouverture CYH à réarmement | ||
| isolés par rapport à l’extérieur : Boîtier | oui | non | oui | non | ||
| Température | ||||||
| Température de commutation nominale (NST), par pas de 5 K | [°C] | 70 – 200 | 70 – 180 | |||
| Plage de tolérance -Standard- | Tol [ [K] | ± 5 | ± 10 | |||
| Température de réarmement (RST inférieure à NST) | UL | [°C] | -35 ± 15 | |||
| ( RST défini possible sur demande du client) | VDE | [°C] | ≥ 35 | |||
| Tension | ||||||
| max. Plage de tension de fonctionnement AC jusqu’à | [VAC] | 440 | 440 | |||
| Tension assignée AC | [VAC] | 3 x 440 V 50/60 Hz | 3 x 440 V 50/60 Hz | |||
| Courant / Cycles de commutation | ||||||
| Courant assigné- cos j = 1,0 | [A] / [n] | 2,5 / 10’000 | 2,5 / 10’000 | |||
| max. Courant de commutation – cos j = 1,0 | [A] / [n | 6,3 / 3’000 | 12 / 3’000 | |||
| Autres données | ||||||
| Temps de rebond total | [ms] | < 1 | ||||
| Résistance de contact (selon MIL-STD R5757) | [mΩ] | £ 50 | ||||
| Résistance aux vibrations 10 … 60 Hz | [m/s2] | 100 | ||||
| Résistance à la pression du boîtier de commande | [N] | 600 | ||||
| Convient pour une installation en classe de protection | I +II | I | I + II | I | ||
| Résistance à l’imprégnation | convient | |||||
| Approbations disponibles | ||||||
| biite spécifier | UL, CSA, CQC | — | ||||
| Dimensions (standard) | ||||||
 |
||||||
| Diamètre | Ø d [mm] | 9,0 | 9,4 | 9,0 | 9,4 | |
| Hauteur de construction | h [mm] | à partir de 6,3 | à partir de 6,7 | à partir de 6,3 | à partir de 6,7 | |
| Longueur du capuchon d’isolation | hl [mm] | 16,0 | — | 16,0 | — | |
| Connexion standard | Fil de câblage : | 0,5 mm2 / AWG 20 | 1,0 mm2 / AWG 18 | |||

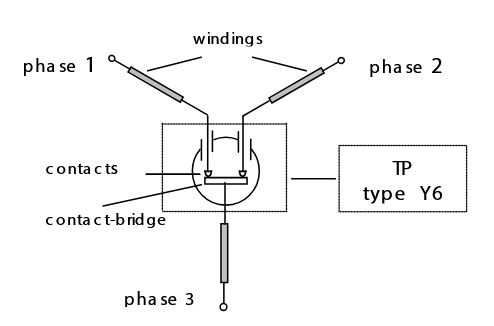

| Schéma de fonctionnement | ||||||
 |
||||||
Note
Les données et informations indiquées sont basées sur des tests et des séries d’essais. Elles ont un caractère indicatif, c’est pourquoi il peut y avoir des différences pour certaines applications et utilisations. L’utilisateur doit vérifier au cas par cas si le produit est adapté à une application concrète. Nous sommes bien entendu à votre disposition pour vous conseiller.
