Isolierte Profile und Drähte flach und rund
Abmessungen Flachdrähte / Flachprofile:
- standardmässig von 4 – 129 mm2
- kundenspezifisch von 2,00 x 3,99 bis 130 x 160 mm2(max. Dicke von 30 mm)

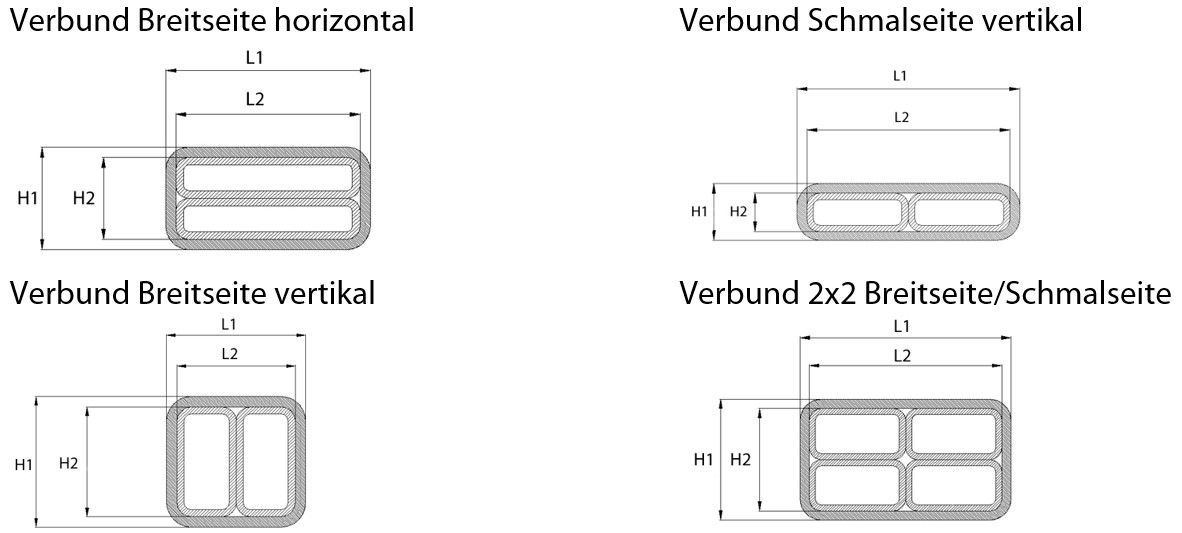

- Gebündelte Leiter isoliert bis max. 32 mm Breite
Abmessungen Runddrähte:
- von 0,71 – 20 mm Durchmesser
- andere Abmessungen auf Anfrage
Leitermaterialien:
- Alu 1370, Cu-ETP, Cu-OF,CuAg0.03
- Andere Legierungen auf Anfrage Plattierung mit Zinn oder Silber
Isoliermaterialien:
- Kraftpapier glatt oder gekreppt (105°C)
- Polyesterfolie (130°C)
- Glimmer/Polyester (155°C)
- Glimmer/Glasgewebe (155°C)
- Aramidpapier Nomex® 410 (180°C)
- Polyimidfolie (220°C
- Diese Materialien können auch mit Backlackbeschichtung versehen werden.
- Baumwollband (90°C)
- Glasgewebeband (220°C
- Baumwollgarn für Umflechtung oder Umlegung (90° C)

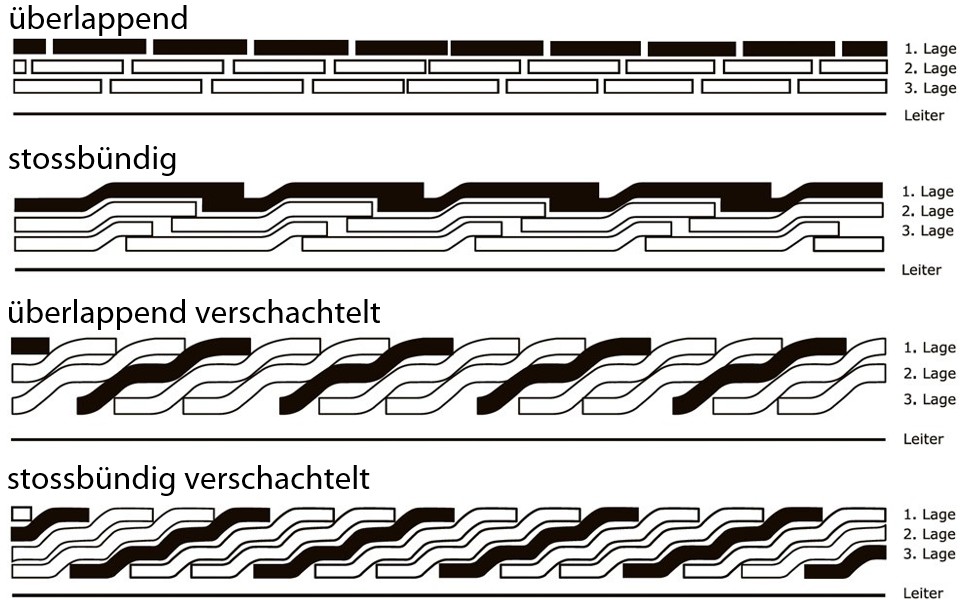

Bandierungsarten:
Presslitzen
Abmessungen:
- Querschnitte bis max. 700 mm2
- Max. Profilmass 40 x 25 mm
- Durchmesser Einzeldrähte von 0,07 bis 3,15 mm
Leitermaterialien:
- Metalle: Al 1370, Cu-ETP,Cu-OF
- Andere Legierungen auf Anfrage
Isoliermaterialien:
- Kraftpapier glatt oder gekreppt (105°C)
- Polyesterfolie (130°C) Glimmer/Polyester (155°C) Glimmer/Glasgewebe (155°C) Aramidpapier Nomex® 410 (180°C) Polyimidfolie (220°C)
- Diese Materialien können auch mit Backlackbeschichtung versehen werden. Baumwollband (90°C)
- Glasgewebeband (220°C)
- Baumwollgarn für Umflechtung oder Umlegung (90°C
Geformte Leiter
Geformte Leiter (Formspulen, Rotorstäbe, Transformatorenverbindungen) können nach Ihren Masszeichnungen einbaufertig geliefert werden.
Abmessungen:
- Kundenspezifisch (s. unten)
Hauptmerkmale:
- Satt gewunden
- Extreme Biegeradien
- Optimierter Design für Platzbedarf
Leitermaterialien:
- Metalle: Al 1370, Cu-ETP, Cu-OF, CuAg0.03
- Andere Legierungen auf Anfrage
- Plattierung mit Zinn oder Silber
- Nach Bedarf mit VPI oder Resin Rich
Isolationssystem:
- Möglichkeiten:
- Min. gestreckte Länge der Teile 230 mm
- Max. gestreckte Länge der Teile 1500 mm
- Cord max. 700 mm
- Max. erreichbares Profil 20 x 40 mm
- Winkel von 0° bis 120°
