Microconducteurs / Câbles coaxiaux microminiatures

€0,00

Aperçu de vos avantages avec ces microproduits :

Savoir-faire spécialisé, précision et sécurité des produits :

  • Machines et méthodes de fabrication individualisées
  • Matériaux de haute technologie
  • Compétence dans l’utilisation de matériaux spéciaux innovants
  • Propriétés et conception des lignes optimisées pour les applications
  • Solutions de meilleures pratiques
  • Petits lots
Art.-Nr.

Micro-câbles



Notre usine développe et produit des câbles spécifiques aux applications avec des sections allant jusqu’à AWG 56 et des câbles coaxiaux jusqu’à AWG 46. Ce qui est à peine visible à l’œil nu est pourtant absolument essentiel : des fonctions importantes telles que le faible niveau de bruit et la construction de câbles très flexibles sont garanties par l’utilisation de matériaux haute performance et d’alliages spéciaux. Des caractéristiques telles qu’un toucher optimisé pour l’application, la stérilisation/l’autoclavage et la biocompatibilité selon ISO 10993 sont garanties par l’utilisation des matériaux les plus modernes. Parmi les domaines d’application exceptionnels, on trouve des applications très sensibles telles que les techniques chirurgicales mini-invasives et d’autres innovations dans le domaine de la médecine et des capteurs. En voici quelques exemples : Un scalpel électronique permet au chirurgien de couper les tissus de manière ciblée et d’arrêter simultanément les saignements qui en résultent. Des capteurs de SpO2 permettent de mesurer la saturation en oxygène dans le sang. Les solutions individuelles de micro-câbles sont également un élément clé dans les procédures d’imagerie telles que l’imagerie par résonance magnétique (IRM) ou l’endoscopie (vidéo). Dans ce cas et dans de nombreuses autres applications sensibles, la qualité de ces microproduits donne aux utilisateurs un sentiment rassurant de fiabilité et de sécurité maximales.



Câbles pour le secteur médical

Les applications très sensibles dans le domaine médical imposent des exigences particulières en matière de conception des câbles. Ces câbles doivent être faciles à manipuler, autoclavables et fiables. La conception, les matériaux et la fabrication des câbles garantissent une flexibilité mécanique maximale, une résistance extrême à la traction et un faible encombrement. Des matériaux hautes performances, des alliages spéciaux et des techniques de fabrication brevetées garantissent en outre la biocompatibilité selon la norme DIN EN ISO 10993 et sont utilisés entre autres dans les applications suivantes :

  • Autoclaves
  • Défibrillateurs
  • Technique dentaire
  • Appareils d’ECG et d’EEG
  • Endoscopie



Propriétés des matériaux d’isolation utilisés
Fluoropolymères Élastomères Élastomères thermoplastiques
ETFE FEP AMF PFA PTFE Silicone PUR Santoprene™
Température de fonctionnement continu (20 000 h) -100 °C

+150 °C

-100 °C

+200 °C

-100 °C

+230 °C

-190 °C

+250 °C

-190 °C

+260 °C

– 50 °C

+180 °C

– 50 °C

+90 °C

– 50 °C

+ 105 °C



Propriétés des matériaux d’isolation utilisés
Fluoropolymères Élastomères Élastomères thermoplastiques
ETFE FEP AMF PFA PTFE Silicone PUR Santoprene™
Température de fonctionnement continu (20 000 h) -100 °C

+150 °C

 -100 °C

+200 °C

 -100 °C

+230 °C

 -190 °C

+250 °C

 -190 °C

+260 °C

 – 50 °C

+180 °C

 – 50 °C

+90 °C

 – 50 °C

+ 105 °C
Biocompatibilité ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Résistance aux désinfectants ++ ++ ++ ++ ++ ++ + +
Absence d’halogène x x x x x ✔ ✔ ✔
Conforme à la directive RoHS ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
Conforme à REACH ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

Santoprene™ est une marque déposée d’Exxon Mobil Corporation.



Dimensions des conducteurs

Diamètre Section transversale
AWG min. (mm) nom. (mm) max. (mm) mm2
40 0,076 0,079 0,081 0,0049017
42 0,061 0,064 0,066 0,0032170
44 0,048 0,051 0,053 0,0020428
46 0,0384 0,0399 0,0417 0,0012504
48 0,0302 0,0315 0,0328 0,0007793
50 0,0241 0,0251 0,0262 0,0004948
51 0,0216 0,0224 0,0234 0,0003941
52 0,0191 0,0198 0,0206 0,0003079
53 0,0170 0,0178 0,0185 0,0002488
54 0,0152 0,0157 0,0165 0,0001936
55 0,0135 0,0140 0,0145 0,0001539
56 0,0119 0,0124 0,0130 0.0001208





Câble coaxial microminiature



Les câbles coaxiaux microminiatures sont constitués d’un diélectrique solide ou expansé en plastique fluoré et sont spécialement adaptés aux capteurs, aux techniques de mesure et à la technique médicale.

Numéro d’article AWG Toron : nombre de fils/AWG Diamètre du diélectrique [mm] Blindage AWG Type de blindage Ø extérieur

[mm]

 Capacité C

[pF/m]
Câble coaxial 50 ohms avec PFA fixe
KOPFA5042U 42 7/50 0,15 44 filé 0,51 143,6
KOPFA5040U 40 7/48 0,20 44 filé 0,56 122,6
KOPFA5038U 38 7/46 0,27 44 filé 0,64 120,3
KOPFA5038G 38 7/46 0,22 44 tressé 0,69 113,8
KOPFA5036U 36 7/44 0,35 44 filé 0,71 120,0
KOPFA5036G 36 7/44 0,33 44 tressé 0,79 105,2
KOPFA5034U 34 7/42 0,45 44 filé 0,81 114,3
KOPFA5034G 34 7/42 0,45 44 tressé 0,91 100,6
Câble coaxial 75 ohms avec PFA fixe
KOPFA7542U 42 7/50 0,28 44 filé 0,69 81,0
KOPFA7542G 42 7/50 0,20 44 tressé 0,71 80,3
KOPFA7540U 40 7/48 0,38 44 filé 0,79 74,0
KOPFA7540G 40 7/48 0,33 44 tressé 0,84 72,1
KOPFA7538U 38 7/46 0,46 44 filé 0,87 77,2
KOPFA7538G 38 7/46 0,48 44 tressé 0,99 68,4
KOPFA7536U 36 7/44 0,68 44 filé 1,09 69,9
KOPFA7536G 36 7/44 0,66 44 tressé 1,17 67,5
KOPFA7534U 34 7/42 0,89 44 filé 1,29 68,5
KOPFA7534G 34 7/42 0,89 44 tressé 1,40 65,7
Câble coaxial 50 ohms avec PFA fixe
KOPFA5032U 32 19/44 0,68 40 filé 1,19 105,0
KOPFA5032G 32 19/44 0,68 40 tressé 1,29 100,0
KOPFA5030U 30 19/42 0,79 40 filé 1,29 110,0
KOPFA5030G 30 19/42 0,79 40 tressé 1,45 98,4
KOPFA5028U 28 19/40 1,02 40 filé 1,52 106,2
KOPFA5028G 28 19/40 1,02 40 tressé 1,68 98,4
KOPFA5026U 26 19/38 1,30 40 filé 1,80 107,2
KOPFA5026G 26 19/36 1,35 40 tressé 2,01 97,0
KOPFA5024U 24 19/36 1,60 40 filé 2,11 110,0
KOPFA5024G 24 19/36 1,73 40 tressé 2,39 97,2

Tous les câbles coaxiaux sont spécifiés et testés à 10 MHz et pour la capacité à 1 kHz Ces câbles coaxiaux peuvent également être fabriqués à partir de différentes combinaisons de matériaux conducteurs, diélectriques et d’isolation extérieure, selon les exigences du client.





Propriétés des diélectriques expansés

Les diélectriques expansés emprisonnent beaucoup de bulles d’air et leur comportement se rapproche donc de celui du diélectrique air, dont le temps de propagation de groupe correspond presque à la vitesse de la lumière.

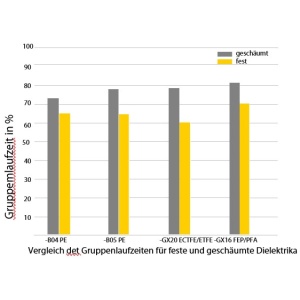

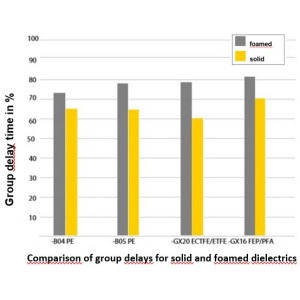

Comparaison des temps de propagation de groupe pour les diélectriques solides et expansés
