Câble coaxial RG, blindage simple

Câble coaxial subminiature SM

Câble coaxial RG, double blindage

Câble coaxial à faible bruit RGL

Art.-Nr.

Description

Koaxialkabel RG, einfach abgeschirmt

Leiter:	1 – Stahldraht mit versilberter Kupferbeschichtung (SCCS) oder versilbertes Kupfer (SPC)
Dielektrikum:	2 – Polytetrafluorethylen (PTFE)
Abschirmung:	3 – geflochtenes, versilbertes Kupfer (SPC)
Mantel:	4 – Fluorethylenpropylen (FEP)
Farbe:	transparent braun
Temperaturbereich:	-55 bis 200 ˚C
Konformität:	RoHS, REACH

für Industrieanwendungen

Artikel-nummer	Typ	Impe-danz	Abmessungen					Gewicht	Elektrische Eigenschaften
		Impe-danz	Leiter		Dielek-trikum	Schirm	Mantel	Gewicht	Spannung	Max. Kapazität	Minimaler Biege-radius [mm]	Fre-quenz	max, Leistung	Dämpfung,
		W]	Anzahl x Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	[g/m]	[VAC]	[pF/m]	Minimaler Biege-radius [mm]	[MHz]	[W]	, [db/100 m]
KORG142	RG 142	50	1 x 0,94	0,94	2,95	innen	4,80	80	1400	95	25	30	2373	7
			SPC			3,50						100	1300	13
						aussen						400	650	26
						4,10						1000	411	42
												2500	260	69
KORG178	RG 178	50	7 x 0,10	0,30	0,85	1,30	1,75	9	500	94	10	30	274	25
			SPC									100	150	46
												400	75	93
												1000	47	148
												2500	30	237
KORG179	RG 179	75	7 x 0,10	0,30	1,60	2,05	2,50	16	900	63	15	30	511	15
			SPC									100	280	28
												400	140	56
												1000	89	86
												2500	56	144
KORG316	RG 316	50	7 x 0,18	0,54	1,56	2,00	2,45	17	900	94	15	30	621	15
			SPC									100	340	27
												400	170	54
												1000	108	86
												2500	68	139
KORG400	RG 400	50	19 x 0,20	0,98	2,95	innen	4,80	70	1,400	94	25	30	2008	39
			SPC			3,50						100	1100	8
						aussen						400	550	15
						4,10						1000	348	31
												2500	220

*für Militäranwendungen*
Artikel- nummer	Typ	Impe- danz	Abmessungen					Gewicht	Elektrische Eigenschaften
		Impe- danz	Leiter		Dielek- trikum	Schirm	Mantel		Spannung	max, Kapazität	minimaler Biege- radius [mm]	Fre- quenz	max, Leistung	Dämpfung
		W]	Anzahl x Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	[g/m]	[VAC]	[pF/m]	minimaler Biege- radius [mm]	[MHz]	[W]	, [db/100m]
KORG142M	RG1 42 M	50	1 x 0,94	0,94	2,95	innen	4,80	80	1400	95	25	30	2373	7
			SCCS			3,50						100	1300	13
						aussen						400	650	26
						4,10						1000	411	42
												2500	260	69
KORG178M	RG 178 M	50	7 x 0,10	0,30	0,85	1,30	1,75	9	500	94	10	30	274	25
weiss oder schwarz			SCCS									100	150	46
												400	75	93
												1000	47	148
												2500	30	237
KORG303M	RG 303 M	50	1 x 0,94	0,94	2,95	3,55	4,32	45	1,400	94	25	30	2045	7
			SCCS									100	1120	13
												400	560	26
												1000	354	42
												3000	224	69
KORG304M	RG3 04 M		1 x 1,50	1,50	4,70	innen	7,10	130	2200	94	40	30	4382	5
			SCCS			5,40						100	2400	9
						aussen						400	1200	18
						6,10						1000	759	30
												2500	480	49
KORG316M	RG 316 M	50	7 x 0,18	0,54	1,56	2,00	2,45	17	900	94	15	30	621	15
schwarz oder weiss			SCCS									100	340	27
												400	170	54
												1000	108	86
												2500	68	139
KORG393M	RG 393 M	50	7 x 0,80	2,43	7,24	innen	10,10	180	1900	95	50	30	6573	4
			SPC			8,00						100	3600	7
						aussen						400	1800	14
						8,70						1000	1138	23
												2500	720	39
KORG400M	RG 400 M	50	19 x 0,20	0,98	2,95	innen	5,10	55	1,400	95	25	30	2008	39
			SPC			3,50						100	1100	8
						aussen						400	550	15
						4,10						1000	348	31
												2500	220

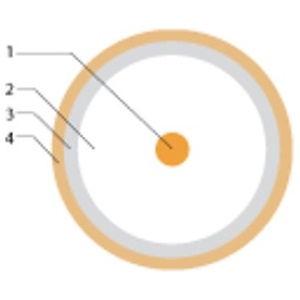

Subminiatur – Koaxialkabel SM

Leiter:	1 – versilberte, hoch feste Kupferlegierung (HSA) oder versilbertes Kupfer
Dielektrikum:	2 – Polytetrafluorethylen (PTFE)
Abschirmung:	3 – geflochtenes, versilbertes Kupfer (SPC)
Mantel:	4 – Fluorethylenpropylen (FEP)
Farbe:	transparent
Temperaturbereich:	-55 bis 200 ˚C
Konformität:	RoHS, REACH

Artikel-nummer	Typ	Impe-danz	Abmessungen					Gewicht	Elektrische Eigenschaften
			Leiter		Dielek- trikum	Schirm	Mantel		Spannung	max, Kapazität	Fre- quenz	max, Leistung	Dämpfung nom,
			Anzahl x Ø	Ø]	Ø	Ø	Ø
		[W]	[mm]	[mm]	[mm]	[mm]	[mm]	[g/m]	[VAC]	[pF/m]	[MHz]	[W]	[db/100 m]
KOSM50	SM50	50	1 x 0,16	0,16	0,52	0,80	1,00	3	400	86	30	117	36
			HSA								100	64	65
											400	32	130
											1000	20	207
											2500	13	329
KOSM75	SM75	75	1x 0,10	0,10	0,52	0,80	1,00	3	600	64	30	117	36
			HSA								100	64	65
											400	32	130
											1000	20	207
											2500	13	329
KOSM95	SM95	95	1x 0,10	0,10	0,95	1,20	1,40	5	600	50	30	219	26
			SPC								100	120	47
											400	60	95
											1000	38	151
											2500	24	242

Koaxialkabel RG, doppelt abgeschirmt

Leiter:	1 – Stahldraht mit versilberter Kupferbeschichtung (SCCS)
Dielektrikum:	2 – Polytetrafluorethylen (PTFE)
Innenabschirmung:	3 – geflochtenes, versilbertes Kupfer (SPC)
Aussenabschirmung:	4 – geflochtenes, versilbertes Kupfer (SPC)
Mantel:	5 – Fluorethylenpropylen (FEP)
Farbe:	transparent
Temperaturbereich:	-55 bis 200 °C
Konformität:	RoHS, REACH

*für Industrieanwendungen*
Artikel- nummer	Typ	Impe- danz	Abmessungen					Gewicht	Elektrische Eigenschaften
			Leiter		Dielek- trikum	Schirm	Mantel		Spann- ung	max, Kapazität	minimaler Biegeradius	Fre-quenz	max, Leistung	Dämpfung
			Anzahl x Ø	Ø	Ø	Ø	Ø]		Spann- ung	max, Kapazität	minimaler Biegeradius	Fre-quenz	max, Leistung	Dämpfung
		[W]	[mm]	[mm]	[mm]	[mm]	[mm]	[g/m]	[VAC]	[pF/m]	[mm]	[MHz]	[W]	[db/100 m]
KORGD179	RGD 179	50	7 x 0,10	0,30	1,60	innen	3,0	23	900	63	15	30	511	15
			SCCS			2,05						100	280	28
						aussen						400	140	56
						2,50						1000	89	86
												2500	56	144
KORGD180	RGD 180	95	7 x 0,10	0,30	2,60	innen	4,10	39	,000	50	25	30	803	12
			SCCS			3,05						100	440	21
						aussen						400	220	43
						3,50						1000	139	69
												2500	88	112
KORGD316	RGD 316	50	7 x 0,17	0,51	1,52	innen	2,90	27	900	94	15	30	621	15
			SCCS			2,00						100	340	27
						aussen						400	170	54
						2,40						1000	108	86
												2500	68	139

*für Militäranwendungen*
Artikel-nummer	Typ	Impe-danz	Abmessungen					Gewicht	Elektrische Eigenschaften
			Leiter		Dielek- trikum	Schirm	Mantel		Spann- ung	max, Kapazität	minimaler Biege-radius	Fre- quenz	max, Leistung	Dämpfung
			Anzahl x Ø	Ø	Ø	Ø	Ø]		Spann- ung	max, Kapazität	minimaler Biege-radius	Fre- quenz	max, Leistung	Dämpfung
		[W]	[mm]	[mm]	[mm]	[mm]	[mm]	[g/m]	[VAC]	[pF/m]	[mm]	[MHz]	[W]	[db/100 m]
KORGD178M	RGD 178 M	95	7 x 0,17	0,30	0,87	innen	2,25	14	500	94	15	30	274	25
						21,30						100	150	46
						aussen						400	75	93
						1,74						1000	47	148
												2500	30	237
KORGD179M	RGD 179 M	75	7 x 0,10	0,30	1,60	innen	3,0	23	900	63	1515	30	511	15
						2,05						100	280	28
						aussen						400	140	56
						2,50						1000	89	86
												2500	56	144
KORGD180M	RGD 180 M	95	7 x 0,10	0,30	2,60	innen	4,10	39	,000	50	25	30	803	12
						3,05						100	440	21
						aussen						400	220	43
						3,50						1000	139	69
												2500	88	112
KORGD316M	RGD 316 M	50	7 x 0,17	0,51	1,52	innen	2,90	27	900	94	15	30	621	15
						2,00						100	340	27
						aussen						400	170	54
						2,40						1000	108	86
												2500	68	139

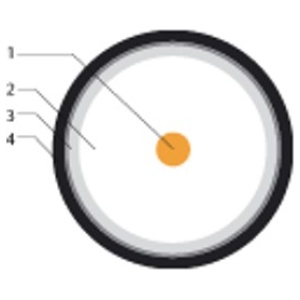

Low-Noise- Koaxialkabel RGL

Leiter:	1 – versilberter, Kupfer beschichteter Stahldraht (SCCS) oder versilberte, hochfeste Kupferlegierung (HSA) oder versilberter Kupferdraht (SPC)
Dielektrikum:	2 – Polytetrafluorethylen (PTFE) mit halbleitender Schicht LS (low noise coating)
Abschirmung:	3 – geflochtenes, versilbertes Kupfer (SPC)
Mantel:	4 – Fluorethylenpropylen (FEP)
Farbe:	schwarz
Temperaturbereich:	-55 bis 200 °C
Konformität:	RoHS, REACH

Artikel-nummer	Typ	Impe- danz	Abmessungen					Gewicht	Elektr. Eigenschaften		minimaler Biegeradius
		Impe- danz	Leiter		Dielek-trikum	Schirm	Mantel	Gewicht	max. Leistung	max. Kapazität	minimaler Biegeradius
		[W]	Anzahl x Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	Ø [mm]	[g/m]	[W]	[pF/m]	[mm]
KORGL179	RGL 179	75	7 x 0,10	0,30	1,60	2,05	2,54	16	900	75	20
					LS: 1,62
KORGL187	RGL187	75	7 x 0,10	0,30	1,60	2,05	2,69	16	900	75	20
					LS: 1,62
KORGL196	RGL196	50	7 x 0,10	0,30	0,89	1,35	2,00	9	500	105	20
					LS: 0,91
KORGL316	RGL 316	50	7 x 0,18	0,51	1,56	2,00	2,49	15	900	105	20
					LS: 1,58
KORGL400	RGL400	50	19 x 0,20	0,98	2,98	3,55	4,95	65	1400	105	30
			SPC		LS: 3,00	4,10
KOSML50	SML 50	50	1 X 0,16	0,16	0,52	0,80	1,00	3	400	105	5
			HSA		LS; 0,54
