Accessories for Standard- and Toroidal Cores

0,00

  • Bobbin for double cutting band cores HWR (2 cores)
  • Mounting frame and insulating masks CF (for HWR 10 – HWR 90)
  • Mounting frame for three-phase cores HWE
  • Mounting frame SE
  • Mounting frame SM
  • Mounting bracket for SU cutting band cores
Art.-Nr.

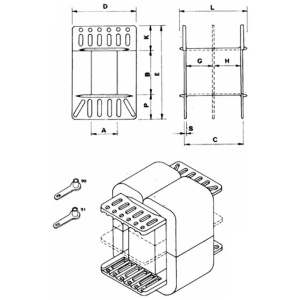

Bobbin for double cutting band cores HWR (2 cores)



Standard material: Nylon 66 with glass fibre content Thermal class: F (155°C)

*) Exception: SKHWR110/32-D made of electric pressboard Heat class: E (120° C)





Art. no. HWR-Typ A

[mm]

B

[mm]

C

[mm]

D

[mm]

E

[mm]

G

[mm]

H

[mm]

P

[mm]

K

[mm]

X3

[mm]

S

[mm]

L

[mm]

SKHWR010/08-D HWR 10/8 19 14 36 43 48 15 19 1,5 42 1
SKHWR010/12-D HWR 10/12 19 21 36 43 56 15 20 1,5 43 1
SKHWR010/16-D HWR 10/16 19 26,5 36 43 62 15 20,2 1,5 42 1
SKHWR010/24-D HWR 10/24 19 39,5 36 43 72 15 17,5 1,5 43 1
SKHWR030/12-D HWR 30/12 23 20,5 49 53 62 18 23,5 1,5 54 1
SKHWR030/16-D HWR 30/16 22,5 26,5 49 52,5 67 25 21 18 22,5 9,5 1,5 54 1/2B
SKHWR030/20-D HWR 30/20 22,5 33,5 49 52,5 73 18 21,5 9,5 1,5 54 1/2B
SKHWR040/12-D HWR 40/12 23 20,8 59 66,7 21,2 24,7 51
SKHWR040/16-D HWR 40/16 23 26,7 59 72,8 21,2 24,9 51
SKHWR040/20-D HWR 40/20 22,5 33,5 54 57,5 79 21 25 9,5 1,5 59 1/2B
SKHWR040/24-D HWR 40/24 23 40 54 57,5 85 21 24,5 9,5 1,5 59 1/2B
SKHWR050/14-D HWR 50/14 28,5 23,5 60 72,5 77 21 28,5 2,0 65 1
SKHWR050/18-D HWR 50/18 29 31 60 72 84 25 28 2,0 65 1
SKHWR050/24-D HWR 50/24 29 39 60 72 93 25 29 2,0 65 1
SKHWR050/32-D HWR 50/32 29 53 60 72,5 107 25 29 2,0 65 1
SKHWR070/18-D HWR 70/18 35 31 72 90 92 236 36 2,3 79 1
SKHWR070/24-D HWR 70/24 35 40 72 90 102 36 36 11,8 2,3 79 2A
SKHWR070/32-D HWR 70/32 35 53 72 90 122 33,5 35,5 2,5 80 1
SKHWR090/44-D HWR 90/44 42 72 86 107 155 40,8 38,8 41,5 41,5 12,7 2,5 100 2A
SKHWR110/32-D*) HWR 110/32 54 53 104 140 160 50 57



HWR coilformers for single cores are also available. Just ask us!



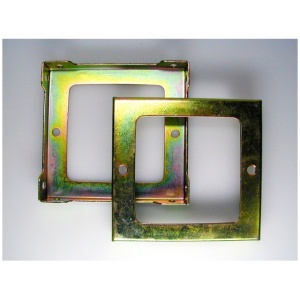

Mounting frame and insulating masks CF (for HWR 10 – HWR 90)

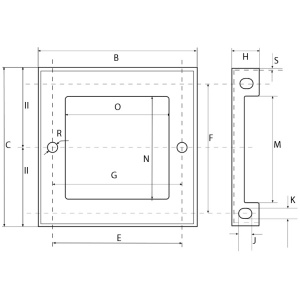

Mounting frame





Art. no. B

[mm]

C

[mm]

E

[mm]

F

[mm

G

[mm]

H

[mm]

J

[mm]

K

[mm]

L

[mm]

M

[mm]

N

[mm]

0

[mm]

P

[mm]

R

[mm]

BRCF10 66,7 65,1 50,8 50,8 57,2 12,7 6,4 4,0 38 38 48 48 8 4,5
BRCF30 84,1 79,4 66,7 63,5 69,9 14,0 6,4 4,0 54 50 58 58 8 4,5
BRCF40 90,5 85,7 69,9 69,9 74,6 15,9 9,5 5,6 40 55 63 63 12 5,5
BRCF50 103,2 108,0 79,4 79,4 84,1 15,9 9,5 5,6 50 73 76 70 12 5,5
BRCF70 122,3 133,4 95,3 95,3 100,0 19,1 11,1 7,1 70 92 95 82 14 7,0
BRCF90 142,9 158,8 114,3 114,3 115,9 27,0 15,9 9,5 90 108 115 96 20 8,5



Insulating masks





Art. no. B

[mm]

C

[mm]

E

[mm]

N

[mm]

O

[mm]

R

[mm]

S

[mm]

IMCF10 63 61 54 49 45 6 0,5
IMCF30 79 74 69 58 58 6 0,5
IMCF40 85 81 75 65 65 6,5 0,5
IMCF50 98 104 84 76 71 6,5 0,5
IMCF70 115 128 100 96 82 8 0,5
IMCF90 134 153 116 116 96 10 0,5



Material: Pressboard Psp 3040/0.5mm

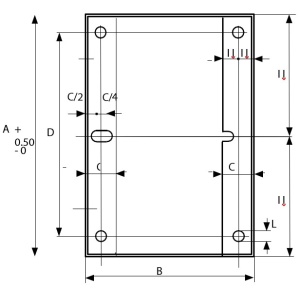

Mounting frame for HWR 110 (complete set)





A

[mm]

B

[mm]

C

[mm]

D

[mm]

F

[mm]

G

[mm]

H

[mm]

I

[mm]

J

[mm]

K

[mm]

L

[mm]

M

[mm]

N

[mm]

198,5 171,5 165 133,2 8 9 2 2 152,5 137,5 150,5 8,5 10

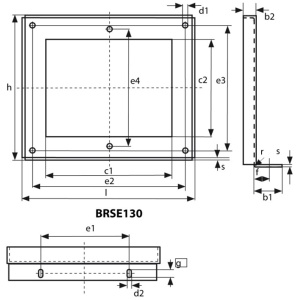

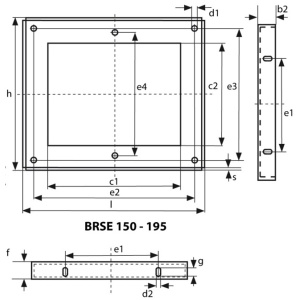

Mounting frame SE





Art. no. b1

[mm]

b2

[mm]

c1

[mm]

c2

[mm]

d1

[mm]

d2

[mm]

e1

[mm]

e2

[mm]

e3

[mm]

e4

[mm]

f

[mm]

g

[mm]

hmax [mm] Imax [mm] s

[mm]

BRSE 130 22 10 95 85 4,8 5,8 100 118 105 11,0 11 120 134 1,5
BRSE 150 18 119 91 5,5 6,0 90 144 116 108 11,0 9 135 163 1,9
BRSE 170 18 134 108 5,5 6,0 110 162 136 126 11,0 9 155 181 2,0
BRSE 195 20 152 140 6,5 7,0 140 188 176 160 11,5 11 199 211 2,5

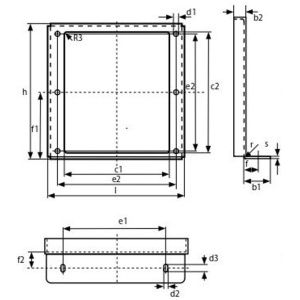

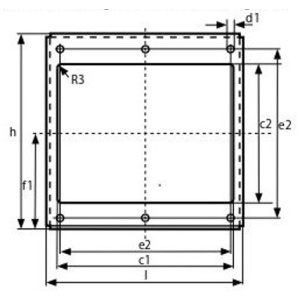

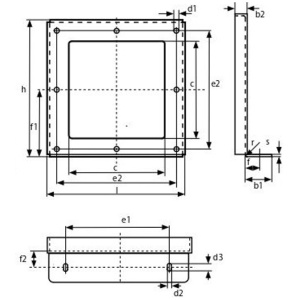

Mounting frame SM





Art. no. b1 [mm] b2 [mm] c [mm] d1 [mm] d2 [mm] d3 [mm] e1 [mm] e2 [mm] f1 [mm] f2 [mm] h [mm] l [mm] r [mm] s [mm]
BRSM030 11,3 4,3 23 2,8 3,6 6 24 30,0 18,5 7,0 37 36 1,00 0,80
BRSM042 12,5 5,0 34 2,8 3,6 7 32 43,0 26,0 7,0 51 50 1,25 1,12
BRSM055 12,5 5,0 42 3,6 3,6 7 44 55,0 34,0 7,0 66 64 1,25 1,25
BRSM065 15,0 7,0 50 3,6 4,8 9 50 64,0 38,5 8,5 75 73 1,25 1,25
BRSM074 15,0 8,0 56 3,6 4,8 9 56 72,5 43,5 8,5 85 83 1,25 1,25
BRSM085 15,0 8,0 62 4,8 4,8 9 64 82,0 48,5 8,5 95 93 1,50 1,50
BRSM102 18,5 10,0 74 4,8 5,8 11 84 98,0 57,5 10,5 113 111 1,50 1,50





Art. no.

b1 b2 c1 c2 d1 d2 d3 e1 e2 f1 f2 h l r s
[mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm]
S W S W
BRSM055 12,5 5,0 42 60,5 60,5 42 3,6 3,6 7 44 55,0 34,0 7,0 66 64 1,25 1,25
BRSM065 15,0 7,0 50 68,0 68,0 50 3,6 4,8 9 50 64,0 38,5 8,5 75 73 1,25 1,25
BRSM074 15,0 8,0 56 75,0 75,0 56 3,6 4,8 9 56 72,5 43,5 8,5 85 83 1,25 1,25
BRSM085 15,0 8,0 62 86,0 86,0 62 4,8 4,8 9 64 82,0 48,5 8,5 95 93 1,50 1,50
BRSM102 18,5 10,0 74 103 103 74 4,8 5,8 11 84 98,0 57,5 10,5 113 111 1,50 1,50

S = Form S (vertical) W Mass e1 = ± 0.15 Form W (horizontal)

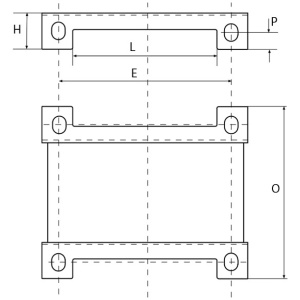

Mounting frame for three-phase cores



Material: galvanised sheet steel



Art. no. Type A

mm

B

[mm]

C

[mm]

D

[mm]

E

[mm]

F

[mm]

G

[mm]

H

[mm]

I

[mm]

J

[mm]

K

[mm]

L

[mm]

M

[mm]

BRHWE01 EC25 104 68 13 82 18 60 5 80 6,5 10 5 4,5 3,5
BRHWE02 ED25 119 80 15 95 20 70 5 95 7,5 10 5 4,5 3,5
BRHWE03 EF29 125 88 15 96 20 75 5 100 7,5 10 5 4,5 3,5
BRHWE04 EH32 145 100 18 110 30 85 5 110 12,5 12 6 5,5 4,5
BRHWE05 EK32 162 112 21 125 30 100 5 130 12,5 12 6 5,5 4,5
BRHWE06 EM32 192 130 24 145 30 120 5 160 12,5 12 6 5,5 4,5
BRHWE07 EP32 222 160 32 175 35 145 8 190 13,5 15 7 5,5 4,5
BRHWE08 ER38 263 180 40 205 35 175 8 220 13,5 15 7 5,5 4,5
BRHWE09 ET41 279 200 43 220 35 190 8 240 13,5 15 7 6,5 5,5
BRHWE10 EV48 319 225 48 255 40 220 10 280 15 20 9 6,5 5,5
BRHWE11 EX54 360 242 54 285 45 250 10 320 17,5 20 9 6,5 5,5
BRHWE12 EZ60 410 268 60 320 50 280 10 370 20 20 9 6,5 5,5

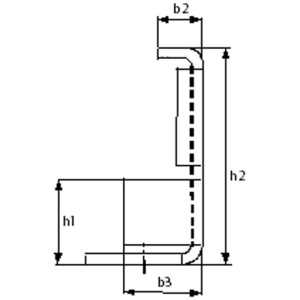

Mounting bracket for SU cutting band cores





Art. no. b1

[mm]

b2

[mm]

b3

[mm]

d1

[mm]

d2

[mm]

e

[mm]

f

[mm]

h1

[mm]

h2

[mm]

l1

[mm]

l2

[mm]

l3

[mm]

s

[mm]

BWSU048A 16 8 12 4,8 9 43 8,0 13,5 32 57 35 18 1,5
BWSU048B 16 8 12 4,8 9 43 8,0 13,5 41 57 35 18 1,5
BWSU060A 20 10 15 4,8 9 58 10,0 16,0 40 72 45 24 2,0
BWSU060B 20 10 15 4,8 9 58 10,0 16,0 50 72 45 24 2,0
BWSU075A 25 10 18 5,8 11 73 12,5 19,0 48 90 50 30 2,0
BWSU075B 25 10 18 5,8 11 73 12,5 19,0 63 90 50 30 2,0
BWSU090A 30 12 20 7,0 13 83 15,0 22,5 57 108 60 36 2,5
BWSU090B 30 12 20 7,0 13 83 15,0 22,5 77 108 60 36 2,5
BWSU114A 35 15 24 7,0 13 105 17,5 25,0 68 130 75 45 3,0
BWSU114B 35 15 24 7,0 13 105 17,5 25,0 92 130 75 45 3,0
BWSU132A 40 20 10,0 18 120 20,0 30,0 79 145 90 3,0
BWSU132B 40 20 10,0 18 120 20,0 30,0 105 145 90 3,0
BWSU150B 45 20 10,0 18 135 22,5 33,0 113 170 100 3,0
